הבנת עיבוד פריקה חשמלית לייצור פלסטיקה מעוצבת הזרקה
מדריך מקיף לטכנולוגיית EDM ותפקידה הקריטי בהפקת תבניות דיוק גבוהות- לפלסטיקה מעוצבת בהזרקה
עיבוד פריקה חשמלי (EDM) חולל מהפכה בייצור תבניות לפלסטיקה מעוצבת הזרקה, מה שמאפשר ייצור של גיאומטריות מורכבות בדיוק חסר תקדים. תהליך ייצור מתקדם זה ממלא תפקיד מרכזי בעמידה בדרישות ההולכות וגוברות לרכיבי פלסטיק מורכבים בענפים שונים.
סקירה מקיפה זו בוחנת את העקרונות, הטכניקות והיישומים של EDM בהקשר של ייצור פלסטיק מעוצב הזרקה, ומדגישים את חשיבותה בסביבות ייצור מודרניות.
עיבוד פריקה חשמלית (EDM) הפך לטכנולוגיה חיובית בייצור תבניות לייצור פלסטיק מעוצב הזרקה. תהליך עיבוד מתקדם זה מאפשר יצירת חללים מורכבים ותכונות מורכבות שיהיו בלתי אפשריות או קשה מאוד להשיג באמצעות שיטות חיתוך קונבנציונאליות. העיקרון הבסיסי של EDM כרוך בשחיקה מבוקרת של חומרים מוליכים באמצעות פריקות חשמל חוזרות ונשנות בין אלקטרודה כלי לחומר עבודה, שניהם שקועים במדיום נוזלים דיאלקטרי.
לא ניתן להפריז בחשיבות של EDM בענף הפלסטיקה המעוצב הזרקה. מוצרי פלסטיק מודרניים דורשים גיאומטריות מורכבות יותר ויותר, סובלנות הדוקה יותר וגימורי שטח מעולים. דרישות אלה מתורגמות ישירות לתבניות המשמשות בייצורן. EDM Technology מספקת ליצרנים את היכולת לייצר תבניות עם דיוק יוצא דופן, ללא קשר לקשיות חומר העובש. זה חיוני במיוחד כאשר עובדים עם פלדות כלים מוקשחים המשמשים לרוב ביישומי פלסטיקה מעוצבים בהזרקה, כאשר עיבוד מסורתי יהיה בלתי אפשרי או בלתי אפשרי מבחינה כלכלית.
עקרונות יסודיים ומאפיינים של עיבוד EDM
תהליך עיבוד השחרור החשמלי פועל על פי העיקרון של הסרת חומרים באמצעות התכה ואידוי מקומי הנגרמים כתוצאה מניצוצות חשמליים בתדר גבוה -. כאשר מיושם מתח בין אלקטרודת הכלי לחומר העבודה, המופרד על ידי פער קטן מלא בנוזל דיאלקטרי, עוצמת השדה החשמלי עולה עד שהוא עולה על חוזק הפירוק של המדיום הדיאלקטרי.
התוצאה היא היווצרות ערוץ פלזמה דרכו זורם זרם, ומייצר טמפרטורות שיכולות להגיע לכמה אלפי מעלות צלזיוס בנקודת הפריקה.
במהלך כל מחזור פריקה מוסרת כמות קטנה של חומר הן מהאלקטרודה והן מחומר העבודה, ויוצרת מכתשים זעירים על משטחים שלהם. הנוזל הדיאלקטרי משרת פונקציות קריטיות מרובות בתהליך זה.
זה משמש כמבודד בין פריקות, עוזר לרכז את אנרגיית הפריקה, משטוף את החלקיקים השוחקים ומספק קירור הן לאלקטרודה והן לחומר העבודה. לצורך ייצור עובש פלסטיקה מעוצבת הזרקה, הנוזלים הדיאלקטריים הנפוצים ביותר הם פחמימנים - שמנים מבוססי, מים מיובשים, או שמני EDM מנוסחים במיוחד אשר מיטבים את האיזון בין קצב הסרת החומר לאיכות גימור פני השטח.
יש לשמור במדויק את פער הפריקה, שנע בדרך כלל בין 0.005 ל- 0.2 מילימטרים. זה מושג באמצעות מערכות בקרת סרוו מתוחכמות המפקחות ברציפות ומתאימות את מיקום האלקטרודה על בסיס התנאים החשמליים בפער. היציבות של פער זה משפיעה ישירות על הדיוק ועל איכות השטח של חלל העובש המוגמר, אשר בתורו משפיעה על איכות הפלסטיקה המעוצבת בהזרקה המיוצרת באמצעות תבניות אלה.
גורמי מפתח המשפיעים על ביצועי EDM בייצור עובש
היעילות של EDM ביצירת תבניות לפלסטיקה מעוצבת הזרקה תלויה במספר גורמים קשורים זה בזה. קצב הסרת חומרים, בלאי אלקטרודות ואיכות גימור פני השטח הם מחוון הביצועים העיקרי שיש לבצע אופטימיזציה על סמך הדרישות הספציפיות של כל חלל עובש.
"אופטימיזציה של פרמטרים של EDM ליישומי פלסטיקה מעוצבת הזרקה דורשת הבנה ניואנסית של הקשר המורכב בין הגדרות חשמל, תכונות חומר ותוצאות רצויות. ההתקדמות האחרונה במערכות בקרה אדפטיביות אפשרו ויסות מדויק יותר של תהליך הפריקה, וכתוצאה מכך עד 30% שיפורים הן באיכות השטח והן ביעילות הייצור עבור ענייני עובש ביקורתיים."
{{0 זרה
פרמטרים חשמליים
משך הדופק, מרווח הדופק, זרם השיא והמתח משפיעים באופן משמעותי על מדדי הביצועים. פולסים ארוכים יותר מגדילים את שיעורי הסרת החומרים אך מייצרים גימורים גסים יותר.
מאפייני חומר
חומרי חומר עבודה עם נקודות התכה גבוהות יותר ומוליכות תרמית דורשים יותר אנרגיה להסרה, ומשפיעים הן על היעילות והן בלאי האלקטרודה ביישומי פלסטיקה מעוצבים בהזרקה.
השפעות קוטביות
שיעורי השחיקה נבדלים בין אלקטרודות חיוביות ושליליות. קוטביות רגילה (חיובית של חומר עבודה) ממקסמת את הסרת החומרים לרוב פעולות החיסול של עובש הפלסטיקה המעוצבת.
שיקולי תכנון וייצור אלקטרודות
תכנון וייצור אלקטרודות לעיבוד EDM מייצגים היבטים קריטיים של ייצור עובש לצורך פלסטיק מעוצב הזרקה. האלקטרודה משמשת למעשה כתמונה השלילית של צורת החלל הרצוי, והדיוק הממדי שלה משפיע ישירות על איכות התבנית הסופית. נחושת וגרפיט נשארים חומרי האלקטרודה השולטים, המהווים למעלה מ- 90% מכלל האלקטרודות EDM המשמשות בענף.
אלקטרודות נחושת מציעות מוליכות חשמלית ותרמית מעולה, וכתוצאה מכך תנאי עיבוד יציבים וגימורי שטח טובים. הם מתאימים במיוחד לעבודות פירוט עדינות וכאשר מייצרים תבניות פלסטיקה מעוצבות בהזרקה עם דרישות גימור פני השטח המחמירות.
על פי מחקרים שפורסמו בכתב העת הבינלאומי של כלים וייצור מכונות, "בחירת חומר האלקטרודה משפיעה באופן משמעותי הן על הכלכלה והן על איכות תהליך ה- EDM. התפתחויות אחרונות ב- Ultra {}}} חומרי גרפיט דגנים עדינים אפשרו גימורי שטח המתקרבים לאלה שהושגו רק עם אלקטרודות נחושת, תוך שמירה על חומר חומר מעולה ומאפיין את האלקטרודה התחתונה."

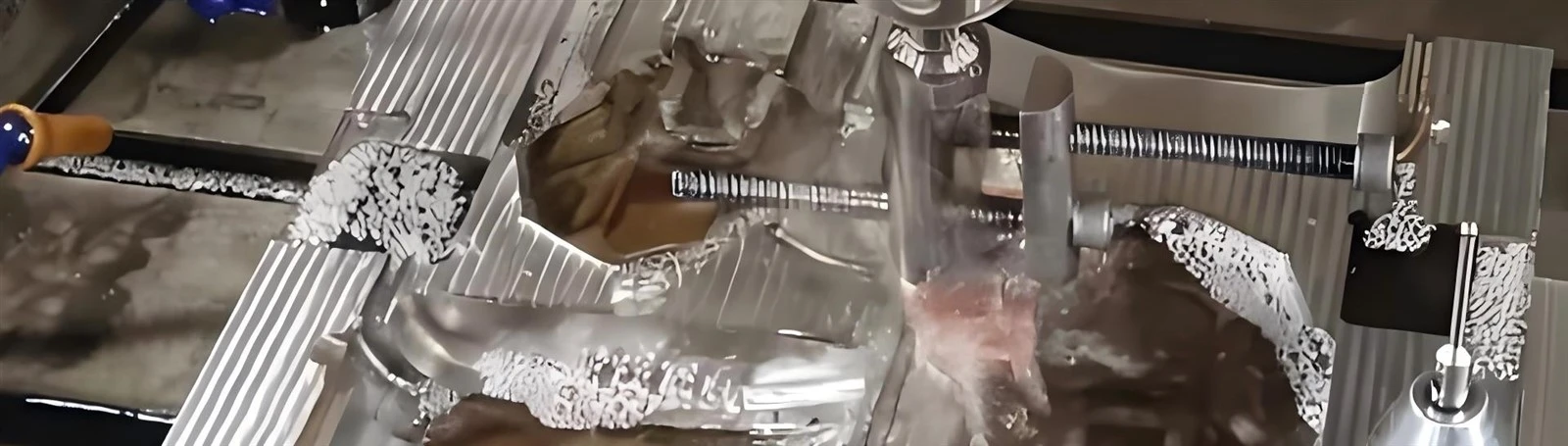

אסטרטגיות EDM מתקדמות לחללי עובש מורכבים
פלסטיקה מעוצבת בהזרקה מודרנית כוללת לעתים קרובות עיצובים מורכבים עם צלעות עמוקות, קירות דקים וקיצוצים מורכבים המהווים אתגרים משמעותיים לייצור עובש. אסטרטגיות EDM מתקדמות פותחו כדי להתמודד עם אתגרים אלה תוך שמירה על התפוקה והאיכות.
אורביטל EDM
ידוע גם בשם EDM פלנטרי, טכניקה זו כוללת את האלקטרודה בעקבות נתיב מעגלי או אליפטי מבוקר תוך שמירה על פער הפריקה. תנועה זו מאפשרת שימוש באלקטרודות בגודל תחתון, לפשט את ייצור האלקטרודות תוך השגת שליטה ממדית מעולה.
לצורך זריקת תבניות פלסטיקה מעוצבות הזרקות הדורשות פינות חדות או פרטים עדינים, EDM מסלול יכול להשיג רדיוסים קטנים כ- 0.02 מילימטרים עם בחירת אלקטרודה ופרמטרים מתאימה.
קפוץ שוטף
טכניקה זו, המכונה גם הרמת אלקטרודות, שומרת על יציבות תהליכים בעיבוד חלל עמוק. נסיגה תקופתית של האלקטרודה מאפשרת לנוזל דיאלקטרי טרי לשטוף את הפער, להסיר פסולת ולשחזר תנאי עיבוד אופטימליים.
יש לבצע אופטימיזציה של התדירות והמשרעת של מחזורי הקפיצה על בסיס עומק חלל, שטח אלקטרודה ופרמטרים שבבי הספציפיים לדרישות הפלסטיקה המעוצבת בהזרקה.
שילוב CNC
שילוב טכנולוגיית ה- CNC עם מערכות EDM חולל מהפכה בייצור תבניות לפלסטיקה מעוצבת הזרקה. מכונות EDM מודרניות של CNC כוללות מערכות בקרה אדפטיביות מתוחכמות המייטמות באופן רציף פרמטרים עיבודיים המבוססים על תנאי פער זמן {}}}.
מכונות מתקדמות משלבות גם יכולות שינוי כלים אוטומטיות, המאפשרות פעולה ללא השגחה באמצעות שינויי אלקטרודה מרובים עבור חללי עובש מורכבים.
שליטה אדפטיבית
מערכות מודרניות יכולות להתאים באופן אוטומטי פרמטרים לדופק, הגדרות סרוו ותנאי שטיפה לשמירה על עיבוד שבבי יציב תוך מקסום התפוקה לתבניות פלסטיקה מעוצבות הזרקה.
מערכות חכמות אלה מגלות תנאים לא תקינים כמו קשת או תמצית פחמן ומבצעים התאמות זמן אמיתיות {}} כדי למנוע נזק לרכיבי עובש יקרי ערך.
מאפייני פני השטח של EDM - חללי עובש במכונה משפיעים באופן משמעותי על איכות הפלסטיקה המעוצבת הזרקה המיוצרת באמצעות תבניות אלה. תהליך ה- EDM מייצר מטבעו שכבה מחדש על המשטח המכונה, המורכב מחומר שנמס אך לא גורש במהלך תהליך הפריקה.
שכבה זו, בדרך כלל הנעה בין 0.01 ל- 0.5 מילימטרים בעובי, תלוי בפרמטרי העיבוד, מציגה תכונות מכניות וכימיות שונות בהשוואה לחומר הבסיס.
לשכבת השחזור בתבניות לפלסטיקה מעוצבת הזרקה יכולה להיות השלכות חיוביות ושליליות כאחד. בצד החיובי, ההתמצקות המהירה של החומר המותך גורמת למבנה תבואה עדין מאוד עם קשיות גבוהה, ועלולה לשפר את עמידות השחיקה של התבנית.
שיקולי חספוס פני השטח
חספוס פני השטח מייצג שיקול קריטי נוסף לתבניות פלסטיקה מעוצבות הזרקה. הטופוגרפיה המוגשת המובנית המיוצרת על ידי תהליך EDM יכולה להשפיע הן על מאפייני שחרור העובש והן על גימור פני השטח של החלקים המעוצבים.
פעולות מחוספסות
12.5-25 μm
RA חספוס פני השטח
פעולות גימור
0.8-3.2 μm
RA חספוס פני השטח
Ultra - גימור משובח
<0.2 μm
RA חספוס פני השטח
בקרת איכות ומדידה בפעולות EDM
הבטחת דיוק ממדי ואיכות פני השטח של EDM - חללי עובש במכונה דורשת נהלי בקרת איכות מקיפים לאורך כל תהליך הייצור. לצורך יישומי פלסטיקה מעוצבים בהזרקה, בהם דיוק העובש מתורגם ישירות לאיכות חלק, מדידה ואימות הופכים להיבטים קריטיים של זרימת העבודה לייצור.
טכנולוגיות מדידה
תיאום מכונות מדידה (CMM) עם בדיקות סריקה מאפשר אימות מהיר ומדויק של גיאומטריות חלל מורכבות לתבניות פלסטיקה מעוצבות בהזרקה.
ב- - ניטור תהליכים של מאפייני הפריקה מספק תובנות לגבי יציבות תהליכים ונושאים פוטנציאליים במהלך פעולות EDM.
מערכות ניטור ופיצויים של בלאי אלקטרודות מבטיחות דיוק ממדי נשמר לאורך כל תהליך העיבוד.
ניקוי קולי בממסים מתאימים מכין ביעילות משטחים למדידה מדויקת מבלי לפגוע בתכונות קריטיות.
שילוב עם מערכות ייצור מודרניות
שילוב טכנולוגיית EDM בתוך מתקני ייצור עובש מודרניים לייצור פלסטיק מעוצב הזרקה מחייב בחינה מדוקדקת של זרימת עבודה, אוטומציה וניהול נתונים. מושגי התעשייה 4.0 מיושמים יותר ויותר על פעולות EDM, מה שמאפשר שיפור בפריון, איכות ועקיבות.
טכנולוגיית תאומים דיגיטלית מאפשרת ליצרנים לדמות ולייעל את תהליכי EDM לפני העיבוד בפועל, להפחית את הניסוי - ו- - איטרציות שגיאות ושיפור יכולת ימנית ראשונה - -.
האוטומציה ב- EDM משתרעת מעבר לבקרת ה- CNC הבסיסית כדי להקיף טיפול אלקטרודה ויצירת עבודה, מדידה ואפילו ייצור אלקטרודות. מערכות רובוטיות יכולות לנהל את כל זרימת העבודה של EDM, החל מהטענת חסר אלקטרודה גולמית למכונות כרסום להכנת אלקטרודות להעברת תוספות עובש מוגמרות לפעולות הבאות.
יישום מערכות איסוף וניתוח מקיפות של נתונים מאפשר שיפור מתמיד בפעולות EDM. אלגוריתמים למידת מכונה יכולים לזהות דפוסים בנתונים היסטוריים כדי לחזות פרמטרים מיטביים ליישומים חדשים, להפחית את זמן ההתקנה ולשפר את האיכות לייצור פלסטיק מעוצב הזרקה.
שיקולי סביבה ובטיחות
השפעה סביבתית
ההשפעה הסביבתית של פעולות EDM בייצור עובש פלסטיקה מעוצב הזרקה הפכה לשיקול חשוב יותר ויותר. פחמימנים מסורתיים - נוזלים דיאלקטריים מבוססי נוזלים מהווים סיכונים סביבתיים ובריאותיים, מה שמוביל לפיתוח חלופות ידידותיות יותר לסביבה.
מים - דיאלקטריקה מבוססת, תוך הצגת אתגרים טכניים מסוימים, מציעים יתרונות סביבתיים משמעותיים ומאומצים יותר ויותר ליישומים מתאימים.
הטיפול והסילוק הנכונים של מוצרי פסולת EDM, כולל נוזלים דיאלקטריים משומשים, בוצה המכילה חלקיקים נשחקים ואלקטרודות צרכיות, דורשת דבקות בתקנות סביבתיות ושיטות עבודה מומלצות.
שיקולי בטיחות
שיקולי בטיחות בפעולות EDM נרחבים מעבר למפגעים החשמליים הברורים כדי לכלול סיכוני אש הקשורים לדיאלקטריקה פחמימנית, חשיפה לחלקיקי מתכת ואדים, ודאגות ארגונומיות הקשורות לטיפול באלקטרודה וטיפול בחומר העבודה.
פרוטוקולי בטיחות מרכזיים:
מערכות אוורור מתאימות להסרת אדים
מערכות דיכוי אש לדיאלקטרי פחמימנים
ציוד מגן אישי למפעילים
בדיקת ותחזוקה של ציוד רגיל
מגמות והתפתחויות
העתיד של טכנולוגיית EDM בייצור עובש פלסטיקה מעוצב הזרקה ממשיך להתפתח עם ההתקדמות בתכנון מכונות, מערכות בקרה והבנת תהליכים.
עיבוד היברידי
מערכות המשלבות EDM עם טחינה או עיבוד לייזר מציעות אפשרויות חדשות לייצור יעיל של תבניות פלסטיקה מעוצבות בהזרקה מורכבת.
התקדמות אספקת חשמל
טכנולוגיית מוליכים למחצה חדשים ואלגוריתמי בקרה חכמים משפרים את מהירות העיבוד ואת איכות השטח ליישומי פלסטיקה מעוצבים בהזרקה.
מיקרו - טכנולוגיית EDM
הפעלת ייצור של תכונות עובש עם מידות מיקרומטר כדי לעמוד במגמות מיניאטוריזציה בפלסטיקה מעוצבת הזרקה.
ייצור תוסף
הדפסת תלת מימד של אלקטרודות עם גיאומטריות מורכבות מהפכה את הפרודוקטיביות של EDM ליישומי עובש פלסטיקה מעוצבת בהזרקה מסוימת.
שיקולים כלכליים ואופטימיזציה של עלויות
הכדאיות הכלכלית של EDM לייצור עובש פלסטיקה מעוצב בהזרקה תלויה בגורמים רבים הכוללים עלויות חומר, זמן עיבוד, דרישות איכות ואפשרויות ייצור אלטרנטיביות. בעוד של- EDM בדרך כלל יש שיעורי הסרת חומרים נמוכים יותר בהשוואה לעיבוד שבבי קונבנציונאלי, יכולתו להקים חומרים מוקשים ולייצר גיאומטריות מורכבות הופכת אותו לרוב לאפשרות החסכונית ביותר או היחידה בת קיימא עבור תכונות עובש מסוימות.
גורמי עלות
עלויות חומר אלקטרודה וייצור
זמן מכונה ועבודת מפעיל
חומרים מתכלים כולל נוזלים דיאלקטריים ומסננים
פחת ותחזוקה של מכונה
אסטרטגיות אופטימיזציה
שילוב אלקטרודות מרובות לעיצובי אשכולות
אופטימיזציה של מחסום למעברים גימור
יישום אוטומציה לאורות - הפקה
בחירת חומרי אלקטרודה אופטימליים לכל יישום
ניתוח עלויות מחזור חיים של ציוד EDM לייצור עובש פלסטיקה מעוצב הזרקה חייב לשקול לא רק השקעה ראשונית בהון אלא גם עלויות תפעול, דרישות תחזוקה והתיישנות טכנולוגית. מערכות EDM מודרניות עם יכולות בקרה מתקדמות ותכונות אוטומציה עשויות להיות בעלות עלויות ראשוניות גבוהות יותר אך יכולות לספק ערך לטווח ארוך- מעולה באמצעות פרודוקטיביות, איכות וגמישות משופרים.
