תבניות להזרקת פלסטיק בייצור מכשירי בית



דפוס הזרקת פלסטיק במכשירי משק בית


ענף מכשירי הבית מסתמך מאוד על תבניות להזרקת פלסטיק לייצור אינספור רכיבים המרכיבים את המכשירים היומיומיים שלנו. החל מתאי מקרר ועד לוחות בקרת מכונות כביסה, עובש להזרקת פלסטיק חוללו מהפכה כיצד היצרנים מייצרים חלקי מכשירים עמידים, חסכוניים ואסתטיים.



תהליך ייצור זה הפך לעמוד השדרה של ייצור המכשירים המודרניים, המאפשר ייצור המוני תוך שמירה על תקני איכות יוצאי דופן.

Plastic Injection Molding In Household Appliances

עקרונות יסוד של טכנולוגיית דפוס הזרקה

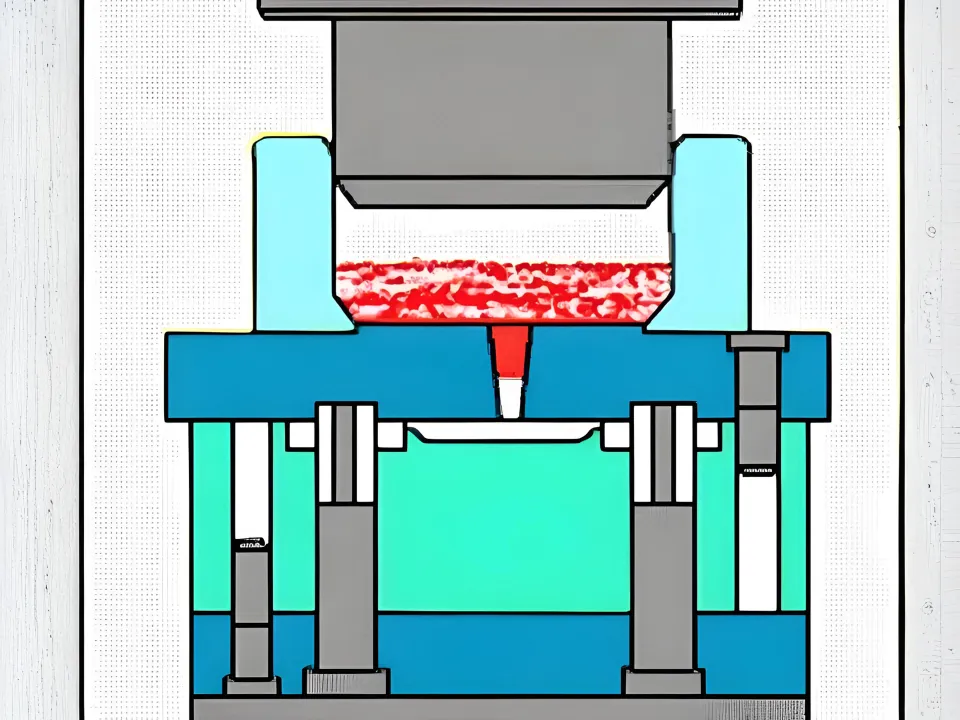

Fundamental Principles Of Injection Molding Technology

תבניות להזרקת פלסטיק פועלות על ידי עיקרון מתוחכם בו מוזרק חומר פלסטיק מותך בכוח לחללי חלל מהונדסים בדיוק. התהליך מתחיל כאשר פולימרים תרמופלסטיים מחוממים לנקודת ההיתוך שלהם, בדרך כלל נע בין 200 מעלות ל -300 מעלות, תלוי במפרט החומר.



תבניות אלה להזרקת פלסטיק חייבות לעמוד בלחצים אדירים, לעיתים קרובות עולים על 20,000 psi, תוך שמירה על דיוק ממדי בתוך סובלנות של ± 0.001 אינץ '.



מחזור הדפוס ההזרקה מורכב מארבעה שלבים קריטיים: הידוק, הזרקה, קירור ופליטה. בשלב ההידוק, שני חצאי התבניות להזרקת פלסטיק מאובטחים יחד עם כוחות שיכולים לעלות על כמה מאות טון. עוקב אחר שלב ההזרקה, שם הפלסטיק המותך זורם דרך מערכות רצים מעוצבות בקפידה ושערים לחלל. שלב הקירור, הצורך בדרך כלל 60-80% מזמן המחזור הכולל, מאפשר לפלסטיק להתמצק תוך שמירה על הצורה הרצויה. לבסוף, סיכות מפלט דוחפות את החלק שהושלם מחלל העובש.

בחירת חומרים לרכיבי מכשירי בית



בחירת החומרים המתאימים לתבניות להזרקת פלסטיק במכשירי משק בית מחייבת בחינה מדוקדקת של גורמים מרובים.

ABS

Acrylonitrile Butadiene Styne נותר החומר הנפוץ ביותר, ומציע עמידות בפני השפעה מעולה, יציבות ממדית ואיכות גימור פני השטח. ABS בדרך כלל מתעבד בטמפרטורות בין 230-260 מעלות.



פוליפרופילן (PP)

מוערך בגלל עמידותו הכימית וכוח העייפות שלה. כאשר משתמשים בתבניות להזרקת פלסטיק עם PP, היצרנים יכולים ליצור רכיבים בטוחים למדיח כלים. הצפיפות הנמוכה שלו תורמת לעיצובים קלים יותר.



פוליקרבונט (PC)

מוצא יישום נרחב ברכיבים שקופים כמו צנצנות בלנדר. תבניות אלה להזרקת פלסטיק חייבות להסביר את טמפרטורות העיבוד הגבוהות יותר של המחשב (280-320 מעלות).



פולימרים מלאי זכוכית

בדרך כלל מכיל חיזוק סיבי זכוכית של 10-40%, ומספק תכונות מכניות משופרות לרכיבים הנושאים עומס. יש להקדיש תשומת לב מיוחדת כדי ללבוש התנגדות.





שיקולים מתקדמים לעיצוב עובש


הנדסת תבניות להזרקת פלסטיק למכשירי בית דורש תשומת לב קפדנית לפרמטרים רבים של תכנון. אחידות עובי הקיר מייצגת גורם קריטי, כאשר בדרך כלל עובי אופטימלי נע בין 1.5 מ"מ ל -4 מ"מ עבור מרבית רכיבי המכשיר.



זוויות טיוטה, בדרך כלל נעות בין 0.5 מעלות ל -2 מעלות לכל צד, מאפשרות פליטת חלקים ומונעות נזק לפני השטח. גיאומטריות מורכבות במכשירים ביתיים מחייבים לעתים קרובות מנגנוני פעולה צדדיים מתוחכמים בתבניות להזרקת פלסטיק, כולל צילינדרים הידראוליים, סיכות מצלמה ומרימים המאפשרים היווצרות של תחתונים ותכונות פנימיות.



עיצוב השער משפיע באופן משמעותי על איכות חלקים ועל יעילות המחזור. מערכות רץ חמות בתבניות להזרקת פלסטיק מבטלות פסולת רץ ומפחיתים את זמני המחזור על ידי שמירה על הפלסטיק במצב מותך בתוך מערכת ההזנה.



עיצוב ערוץ קירור מייצג היבט מכריע נוסף, עם ערוצי קירור קונפורמליים בעקבות הגיאומטריה של החלק כדי להבטיח חלוקת טמפרטורה אחידה. תבניות מתקדמות להזרקת פלסטיק משלבות כעת תוספות מודפסות תלת-ממדיות עם גיאומטריות קירור מורכבות, ומפחיתות את זמני הקירור של עד 40% בהשוואה לערוצים קונבנציונליים שנקדחו ישר.

Advanced Mold Design Considerations



תהליך ייצור ובקרת איכות



הכנת עובש

תהליך הייצור באמצעות תבניות להזרקת פלסטיק מתחיל בהכנת עובש מקיפה. זה כולל ניקוי כל משטחי החלל, החלת שחרור עובש מתאימים ואימות יישור נכון של כל הרכיבים הנעים.

Mold Preparation

אופטימיזציה של תהליכים

עקרונות דפוס מדעיים מנחים אופטימיזציה של תהליכים, תוך שימוש במתודולוגיות תכנון של ניסויים (DOE) להקמת חלונות עיבוד חזקים. פרמטרים קריטיים כוללים פרופילי מהירות הזרקה, עקומות לחץ אריזה ואופטימיזציה של זמן קירור. תבניות מודרניות להזרקת פלסטיק משלבות מתמרים של לחץ חלל המספקים משוב בזמן אמת.

Process Optimization

בקרת איכות

נהלי בקרת איכות כוללים אימות ממדי באמצעות מכונות מדידה קואורדינטיות (CMM), הערכת גימור פני השטח באמצעות פרופילומטרים ובדיקת רכוש מכני כולל חוזק מתיחה והערכת התנגדות להשפעה. תרשימי בקרת תהליכים סטטיסטיים (SPC) עוקבים אחר מאפייני המפתח.

Quality Control




Surface Finishing and Texture Applications

יישומי גימור פני השטח והמרקם

גימור פני השטח של תבניות להזרקת פלסטיק משפיע באופן משמעותי על המאפיינים האסתטיים והתפקודיים של רכיבי מכשירי הבית. ליטוש מראה, השגת ערכי חספוס פני השטח מתחת ל- RA 0.05 מיקרומטר, יוצר גימורים בעלי מבריק גבוה עבור לוחות גלויים וממשקי בקרה. תהליך זה כרוך בדרך כלל בליטוש מתקדם עם תרכובות יהלום הנעות בין 45 מיקרון לגודל חלקיקים מיקרון.



יישום מרקם באמצעות תחריט כימי או חריטת לייזר מאפשר ליצרנים ליצור דפוסי שטח ספציפיים שמסתיר קווי זרימה, מפחית את נראות טביעות האצבע ולשפר את האחיזה. תקני המרקם של עובש-טק, החל מ- MT-11000 (עדין מט) ל- MT-11555 (גרגר עור גס), מספקים מפרטי התייחסות עקביים לתבניות להזרקת פלסטיק ברחבי התעשייה.



אופטימיזציה של תחזוקה ואריכות ימים





תחזוקה נכונה של תבניות להזרקת פלסטיק מבטיחה איכות ייצור עקבית ומרחיבה את תוחלת החיים התפעולית מעבר למיליון מחזורים. לוחות הזמנים של תחזוקה מונעת כוללים בדרך כלל מרווחי ניקוי כל 5,000-10,000 זריקות, שימון של רכיבים נעים כל 2,500 זריקות, ובדיקות מקיפות בכל 50,000 מחזורים.



אזורים נוטלים בלאי בתבניות להזרקת פלסטיק, במיוחד אזורי שער ושעמוני סיכות מפלט, דורשים תשומת לב מיוחדת. ציפוי כרום קשה (עובי 0.0002-0.001 אינץ ') או ציפוי ניקל-בורון מספק עמידות בפני שחיקה, תוך שמירה על מימדים קריטיים. טיפולי שטח מתקדמים כמו טיטניום ניטריד (TIN) או ציפוי פחמן דמוי יהלום (DLC) יכולים להאריך את חיי הרכיב ב -300-500% ביישומים תובעניים.




5,000-10,000

מרווחי ניקוי (צילומים)

מרווחי ניקוי (צילומים)


2,500

מרווחי שימון (צילומים)


300-500%

הרחבת חיים עם ציפויים מתקדמים





שילוב אוטומציה ותעשייה 4.0

ייצור מכשירי משק בית מודרניים משלב יותר ויותר אוטומציה עם תבניות להזרקת פלסטיק. מערכות רובוטיות מטפלות בהסרת חלקים, הכנסת מיקום ובדיקת איכות, צמצום זמני המחזור ושיפור העקביות. מערכות ראייה בודקות חלקים בזמן אמת, ומזהים ליקויים כמו צילומים קצרים, פלאש או זיהום בתוך אלפיות השנייה של פליטה.

טכנולוגיות תעשיה 4.0 הופכות כיצד היצרנים משתמשים בתבניות להזרקת פלסטיק, כאשר חיישני IoT עוקבים אחר פרמטרים קריטיים כולל לחץ חלל, פרופילי טמפרטורה וזמני מחזור. אלגוריתמים למידת מכונה מנתחים נתונים אלה כדי לחזות דרישות תחזוקה, לייעל את פרמטרי התהליך וזיהוי מגמות איכות לפני שמתרחשים פגמים.

Automation And Industry 4.0 Integration

קיימות ושיקולים סביבתיים

Sustainability And Environmental Considerations

התודעה הסביבתית מניעה חידושים בתבניות להזרקת פלסטיק למכשירי בית. היצרנים מציינים יותר ויותר פולימרים ממוחזרים ומבוססים על ביו, הדורשים עיצובים של עובש המתאימים לחומרים עם מאפייני זרימה משתנים ותכונות תרמיות. פלסטיקה ממוחזרת לאחר הצרכן מציגה לרוב מדדי זרימת נמס נמוכים יותר של 15-30% בהשוואה לחומרים בתולים, המחייבים שערים גדולים יותר ומערכות רץ שהשתנו.

מערכות הידראוליות חסכוניות באנרגיה ומכונות עיצוב הזרקה חשמלית מפחיתות את צריכת החשמל בעד 50% בהשוואה למכונות הידראוליות קונבנציונאליות. תבניות מתקדמות להזרקת פלסטיק משלבות מערכות ניהול תרמיות המשחזרות ומפיצות מחדש את חום הפסולת, מה שמשפר את יעילות האנרגיה עוד יותר.



ניתוח עלויות וגורמים כלכליים





הכדאיות הכלכלית של תבניות להזרקת פלסטיק תלויה בגורמים רבים הכוללים השקעות כלים ראשוניות, נפח ייצור ומורכבות חלקית. תבניות חלוקות בודדות עבור רכיבי מכשירי משק בית פשוטים עשויים לעלות 10,000- $ 30,000 $, ואילו תבניות משפחתיות מרובות חלל עבור מכלולים מורכבים יכולים לעלות על 500,000 $.



על חישובי ההחזר על ההשקעה לשקול לא רק את העלות הראשונית של תבניות להזרקת פלסטיק, אלא גם גורמים כמו הפחתת זמן מחזור, חיסכון בחומרים באמצעות מערכות רץ מותאמות והפחתת פעולות משניות. תבניות ברמה גבוהה, אם כי הדורשות השקעות גדולות יותר מקדימות, יכולות להפחית עלויות לכל חלק ב -40-60% עבור ריצות ייצור בנפח גבוה העולות על 500,000 יחידות בשנה.







Cost Analysis and Economic Factors



מגמות וחידושים



Additive Manufacturing



ייצור תוסף



עתיד התבניות להזרקת פלסטיק במכשירי משק בית מצביע על יכולות ההתאמה האישיות המוגברות, שילוב חומרים בר -קיימא ואוטומציה משופרת. טכנולוגיות ייצור תוספות מאפשרות אבות-טיפוס מהיר וייצור אצווה קטנה באמצעות תבניות מודפסות תלת-ממדיות להזרקת פלסטיק, ומפחיתים את זמני הפיתוח מחודשים לשבועות.

Smart Molds

​

תבניות חכמות



תבניות חכמות הכוללות חיישנים משובצים ומנגנונים המותאמים את עצמם מייצגים את הגבול הבא, ומפצים אוטומטית על וריאציות חומרים ותנאי סביבה. תבניות אדפטיביות אלה להזרקת פלסטיק מבטיחות להפחית את זמני ההתקנה ב- 70% ולמעשה מבטלים וריאציות איכותיות.



עולם התבניות המתוחכם להזרקת פלסטיק ממשיך להתפתח, ומניע חדשנות בייצור מכשירי משק בית באמצעות חומרים מתקדמים, הנדסה מדויקת ואוטומציה חכמה. ככל שדרישות הצרכנים לאיכות, לקיימות ולהתאמה אישית מתעצמות, הסתמכותה של התעשייה על תבניות מתקדמות לטכנולוגיית הזרקת פלסטיק רק תעמיק, מה שמבטיח כי המכשירים הביתיים של המחר יעלו על הציפיות של היום בכל ממד של ביצועים, אסתטיקה ואחריות סביבתית.
