חומרי עובש נפוצים ותהליכי טיפול בחום
ענף הייצור מסתמך מאוד על תבניות לייצור אינספור מוצרים שאנו משתמשים מדי יום. מרכיבי רכב ועד אלקטרוניקה צרכנית, איכות התבניות משפיעה ישירות על הדיוק, העמידות והמראה של המוצר הסופי. הבנת חומרי עובש ותהליכי טיפול בחום שלהם היא קריטית עבור מהנדסים, יצרנים וכל מי שעוסק בייצור.
בחירת חומרי דפוס ההזרקה המתאימים ממלאת תפקיד מהותי בקביעת ההצלחה הכוללת של פעולות הייצור, ומשפיעה על כל דבר, מיעילות הייצור לאיכות המוצר. יש להתאים בזהירות חומרי דפוס הזרקה עם חומרי עובש כדי להבטיח ביצועים ואריכות חיים אופטימליים.
דרישות ביצועים לחומרי עובש
תכונות מכניות
חומרי עובש חייבים להיות בעלי תכונות מכניות חריגות כדי לעמוד בתנאים התובעניים של הייצור התעשייתי. הדרישות העיקריות כוללות קשיות גבוהה, עמידות בלאי מעולה וקשיחות מספקת.
כאשר עובדים עם חומרי דפוס הזרקה, על התבנית לשמור על יציבות ממדית תחת מחזורי לחץ חוזרים ונשנים. הקשיות נעה בדרך כלל בין 48-65 HRC בהתאם ליישום, מה שמבטיח שמשטח העובש יכול לעמוד בפני עיוות ממגע מתמיד עם פלסטיקה או מתכות זורמות.
חוזק הוא גורם קריטי נוסף, שכן תבניות חייבות לסבול כוחות הידוק משמעותיים במהלך הפעולה. לדוגמה, בעת עיבוד חומרי דפוס הזרקת ביצועים גבוהים -, לחץ חלל יכול לעלות על 1000 בר. על חומר העובש להיות בעל חוזק דחיסה הולם כדי למנוע עיוות פלסטי בתנאים קיצוניים אלה.
בנוסף, עמידות בפני עייפות חיונית מכיוון שעובשים עוברים אלפי או אפילו מיליוני מחזורים לאורך חיי השירות שלהם. זה חשוב במיוחד כאשר עובדים עם חומרי דפוס הזרקה שוחקים שיכולים להאיץ את השחיקה לאורך זמן.
תכונות תרמיות
ניהול טמפרטורות הוא בעל חשיבות עליונה בפעולות עובש. חומרי עובש חייבים להציג מוליכות תרמית מעולה כדי להבטיח חלוקת טמפרטורה אחידה על פני החלל. מאפיין זה חשוב במיוחד בעת עיבוד טמפרטורת - חומרי דפוס הזרקה רגישים הדורשים בקרה תרמית מדויקת.
מוליכות תרמית לקויה יכולה להוביל למקומות חמים, ולגרום ליקויים כמו עיוות, סימני כיור או מילוי לא שלם. ניתן להחמיר סוגיות אלה בעת עבודה עם חומרי דפוס הזרקה מסוימים בעלי מאפייני זרימה ספציפיים.
יש לשקול בזהירות את מקדם ההתרחבות התרמית כדי לשמור על דיוק ממדי על פני וריאציות טמפרטורה. בבחירת חומרי דפוס הזרקה לייצור, על המהנדסים להבטיח שההתרחבות התרמית של חומר העובש תואמת את טמפרטורות ההפעלה. חומרים עם מקדמי התפשטות תרמיים נמוכים עוזרים לשמור על סבולות הדוקות גם במהלך תנודות טמפרטורה, מה שמכריע לאיכות ייצור עקבית עם חומרי דפוס הזרקה שונים.
תכונות כימיות ומשטח
עמידות בפני קורוזיה היא חיונית, במיוחד בעת עיבוד חומרי זריקה אגרסיביים כימית או פועלים בסביבות לחות. חלק מהפלסטיקה משחררת גזים מאכלים במהלך העיבוד, שיכולים להידרדר את משטח העובש לאורך זמן. על חומר העובש להתנגד להתקפה כימית תוך שמירה על גימור פני השטח שלו.
איכות פני השטח משפיעה ישירות על מראה המוצר הסופי. היכולת להשיג ולשמור על לק גבוה היא קריטית לייצור חלקים עם גימור פני השטח המצוין. כאשר עובדים עם חומרי דפוס הזרקה שקופים, אפילו פגמים במשטח קלים על התבנית יכולים לגרום למומים גלויים במוצר המוגמר.
עבור יישומים רפואיים או מזון {}}} יישומים בדרגה, חומרי דפוס הזרקה מסוימים דורשים תבניות עם תכונות שטח ספציפיות כדי להבטיח עמידה בתקני הרגולציה. אסור על פני העובש להגיב עם חומרי הדפוס ההזרקה ועליו להיות קל לניקוי ולשמור על סטריליות במידת הצורך.
פלדות עובש טיפוסיות וסיווגן
Pre - פלדות מוקשות
Pre - פלדות מוקשות, כגון P20 (1.2311) ו- 718h, מציעות איזון מצוין של יכולת הכבוד והביצועים. פלדות אלה מסופקות בטלפון 28 - 35 HRC, מה שהופך אותן למתאימות למדיום - פועל ייצור עם חומרי דפוס הזרקה שונים. היתרון העיקרי הוא שניתן יהיה לעצב אותם במצבם המוקשה, ולבטל את הצורך בטיפול בחום שלאחר המכונות ולהפחתת הסיכון לעיוות.
פלדת P20 מכילה כ- 0.35% פחמן עם תוספות של כרום ומוליבדן לצורך יכולת התקשות משופרת. זה פופולרי במיוחד עבור גדולעובש דפוס הזרקהיישומים שבהם יציבות ממדית היא קריטית. החומר מציע יכולת לק טובה ויכול להיות מטופל על פני השטח {}}} נוסף לשיפור התנגדות בלאי בעת עיבוד חומרי דפוס הזרקה שוחקים.
718H היא גרסה שונה של P20 עם תוכן ניקל גבוה יותר, ומספקת קשיחות ופולנית משופרת. זה הופך אותו לבחירה מצוינת עבור תבניות המייצרות חלקים עם דרישות קוסמטיות גבוהות באמצעות חומרי דפוס הזרקה שונים. הקשיות האחידה של החומר לאורך כל החלק שלו מאפשרת ביצועים עקביים אפילו בבלוקי עובש גדולים.
כאשר בוחרים בין פלדות מוקשות לפני - חומרי דפוס הזרקה ספציפיים, יש לקחת בחשבון גורמים כמו נפח ייצור, מורכבות חלק ודרישות גימור פני השטח. לדוגמה, 718H עשוי להעדיף על פני P20 בעת עבודה עם חומרי דפוס הזרקה הדורשים לקסס עובש גבוה יותר או בעת ייצור חלקים עם פרטים מורכבים.
דרך - פלדות התקשות
באמצעות - פלדות התקשות כמו H13 (1.2344) ו- D2 (1.2379) מועדפות על ייצור גבוה {}} יישומים ויישומים תובעניים. H13, חם - כלי עבודה פלדת עבודה, מצטיין ביישומים הכוללים טמפרטורות גבוהות ורכיבה על אופניים תרמיים. בעת עיבוד הנדסת - חומרי דפוס הזרקה בדרגה הדורשים טמפרטורות עובש גבוהות, הקשיות החמה המצוינת של H13 ועמידות עייפות תרמית הופכים אותה לבחירה אידיאלית.
D2, פחמן גבוה -, גבוה - כרום קר - פלדת עבודה, מציע התנגדות ללבוש יוצאת דופן עם קשיות המגיעה 58 - 62 שעות לאחר טיפול בחום. זה מתאים במיוחד לעובדות המעבדות חומרי דפוס הזרקה מלאי זכוכית או תרכובות שוחקות אחרות. תכולת הכרום הגבוהה (כ 12%) מספקת עמידות בפני קורוזיה טובה, ומרחיבה את חיי העובש בסביבות מאתגרות.
פלדות אלה דורשות טיפול חום מדוקדק בכדי להשיג את מלוא הפוטנציאל שלהן. תהליך ההתקשות דרך - מבטיח מאפיינים אחידים לאורך כל החלק הצלב-, מה שהופך אותם למתאימים לתבניות גדולות בהן נדרש ביצועים עקביים. כאשר הם משויכים עם חומרי דפוס הזרקה מתאימים, דרך - פלדות התקשות יכולות לספק חיי שירות הנמדדים במיליוני מחזורים.
עבור יישומים הכרוכים בשחיקה קיצונית מחומרי דפוס הזרקה מסוימים, פלדות כלי מתכות אבקה כמו ASP-60 מציעות עמידות מעולה בלאי תוך שמירה על הקשיחות הדרושה. חומרים מתקדמים אלה מייצגים שדרוג מפלדה מוקשה מסורתית ומתאימים במיוחד ליישומי הדפוס ההזרקה המאתגרים ביותר.
פלדות אל חלד
פלדות עובש אל חלד כמו 420 (1.2083) ו- 420SR משלבות עמידות בפני קורוזיה עם קשיות נאותה ליישומי יישומים. חומרים אלה חיוניים בעת עיבוד PVC או חומרי דפוס הזרקה אחרים המשחררים תוצרי לוואי מאכלים. תכולת הכרום העולה על 13% מבטיחה עמידות בפני קורוזיה מצוינת תוך שמירה על רמות הקשיות של 50-54 HRC.
גרסת 420SR, המיוצרת באמצעות מחדש אלקטרוסלאג מחדש, מציעה ניקיון ואחידות מעולים. התוצאה היא יכולת לפולט טובה יותר, מה שהופך אותו לאידיאלי לחלקים איכותיים {}}} או מכשירים רפואיים לאופטיים שבהם גימור פני השטח הוא קריטי. בעת חישובעלות עובש לעיצוב הזרקהההשקעה הראשונית הגבוהה יותר בפלדת אל חלד משלמת לרוב דיבידנדים באמצעות חיי שירות מורחבים ותחזוקה מופחתת.
לסביבות מאכלות מאוד או בעת עיבוד חומרי דפוס הזרקה תגוביים במיוחד, ניתן לציין פלדות אל חלד גבוהות יותר - כמו 316. חומרים אלה מציעים עמידות לקורוזיה משופרת אך בדרך כלל על חשבון קשיות נמוכה יותר ועלות מוגברת.
השילוב של עמידות בפני קורוזיה וקשיות מקובלת הופך פלדות אל חלד לבחירה רב -תכליתית עבור יישומים מיוחדים רבים. כאשר עובדים עם חומרי דפוס הזרקה שאחרת ישפיל פלדות כלים סטנדרטיים, תבניות נירוסטה מספקות פיתרון אמין וארוך- פיתרון מתמשך השומר על איכות חלק לאורך ריצות ייצור מורחבות.

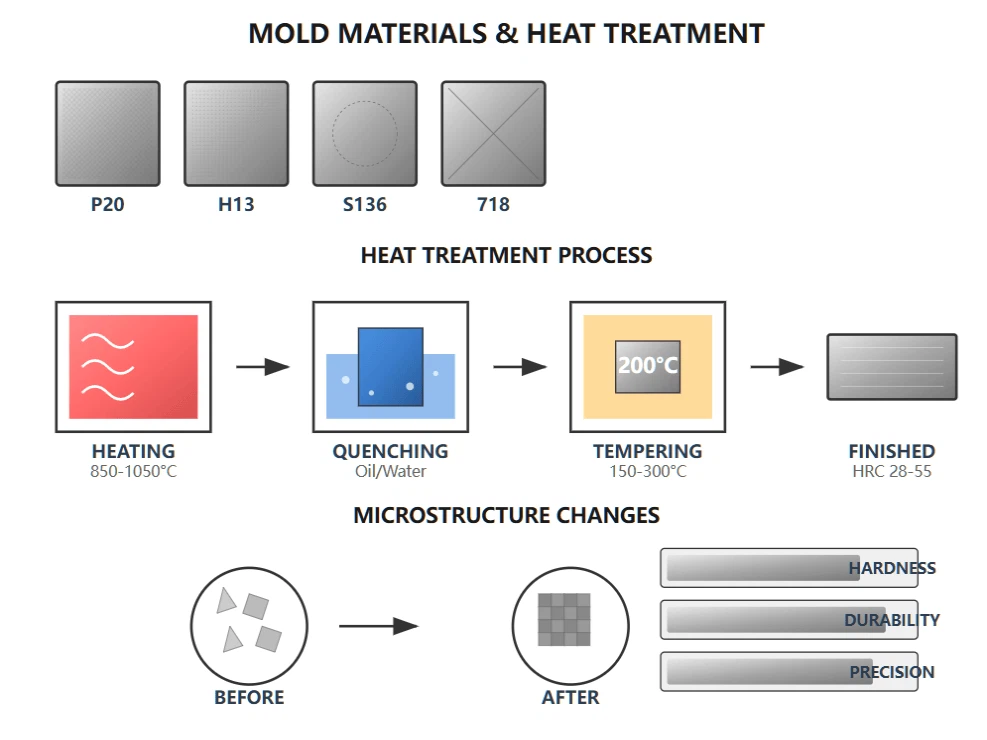

תהליכי טיפול בחום לפלדות עובש
טיפול בחום מדויק
היסוד של ביצועי עובש טמון בטיפול חום נכון, ומיטב תכונות חומר ליישומים ספציפיים וחומרי דפוס הזרקה.
תהליכי חישול
חישול הוא בסיסי להכנת פלדות עובש לעיבוד עיבוד והקלה על לחץ פנימי. חישול מלא כולל חימום הפלדה מעל הטמפרטורה הקריטית העליונה שלה (בדרך כלל 830-870 מעלות עבור מרבית פלדות הכלים), ואחריו קירור איטי בכבשן. תהליך זה מייצר מבנה רך וניתן למכזה אידיאלי לעיבוד חלל מורכב.
חישול הקלה במתח, המתבצע בטמפרטורות נמוכות יותר (550-650 מעלות), מסיר לחץ שיורי מעיבוד שבבי מבלי להשפיע באופן משמעותי על הקשיות. תהליך זה הוא קריטי לאחר עיבוד גס ולפני עיבוד סיום למניעת עיוות. כאשר עובדים עם חומרי דפוס הזרקה יקרים, דיוק ממדי הוא בעל חשיבות עליונה, מה שהופך את הקלה במתח לצעד חיוני.
על פי מחקרים שפורסמו בכתב העת הבינלאומי של טכנולוגיית ייצור מתקדמת, "חישול תקין של הקלה על מתח יכול להפחית שינויים ממדיים במהלך טיפול בחום לאחר מכן עד 70%, ולשפר משמעותית את החיזוי של מידות התבנית הסופיות. זה קריטי במיוחד עבור רב -תבניות חלל-, כאשר עקביות בין חללים ישירות משפיעים על איכות חלקים והפחתת עלויות ייצור כוללות" (Zhang et al. https://doi.org/). ממצא זה מדגיש את החשיבות של שילוב שלבי טיפול בחום מתאימים בתהליך ייצור העובש.
מתקשות ומרוות
תהליך ההתקשות הופך את מיקרו -מבנה הפלדה להשגת תכונות מכניות רצויות. עבור מרבית פלדות הכלים, הדבר כרוך בחימום לטמפרטורת אוסטניטציה (בדרך כלל 980-1050 מעלות), כשהוא מחזיק זמן מספיק כדי להבטיח טמפרטורה אחידה והיווצרות של אוסטניט, ואז מתקרר במהירות דרך מרווה.
בחירת המדיה המרווה משפיעה באופן משמעותי על המאפיינים והעיוות הסופיים. מרוות שמן מספק איזון טוב בין קצב הקירור לבקרת עיוות, מה שהופך אותו לגיאומטריות מורכבות של עובש. בעת עיבוד גבוה - חומרי דפוס הזרקת ביצועים הדורשים סובלנות מדויקת, התקשות ואקום עם מרווה גז מציעה שליטה ממדית מעולה ואיכות פני השטח.
יש לשלוט בזהירות על קצב החימום כדי למנוע הלם תרמי, במיוחד עבור תבניות גדולות. חימום מראש בשלבים (למשל, 650 מעלות, ואז 850 מעלות, סוף סוף לטמפרטורה של אוסטניט) מסייע להבטיח חימום אחיד ומפחית את הסיכון לפיצוח.
תנורי ואקום מודרניים עם אזורים מרובים מספקים בקרת טמפרטורה מדויקת, חיוניים להשגת תוצאות עקביות על פני התבנית כולה. רמת בקרה זו חשובה במיוחד כאשר התבנית תשמש עם חומרי דפוס הזרקת ביצועים גבוהים {}} המפעילים דרישות קיצוניות על המאפיינים המכניים של התבנית.
פעולות הרפיה
טמפרטורה בעקבות ההתקשות להפחתת שבירות תוך שמירה על קשיות נאותה. התהליך כולל חימום מחדש של הפלדה המוקשה לטמפרטורות בין 150-650 מעלות, תלוי באיזון הקשיות הסופית והקשיחות. עבור תבניות עיבוד חומרי דפוס הזרקה סטנדרטיים, הרפיה כפולה של 550-600 מעלות מספקת בדרך כלל תכונות מיטביות.
טמפרטורת ההרפיה משפיעה ישירות על הקשיות והקשיחות הסופית. טמפרטורות נמוכות יותר (150-250 מעלות) שומרות על קשיות מקסימאלית אך קשיחות מוגבלת, המתאימה לתבניות הדורשות עמידות לבלאי קיצונית. טמפרטורות גבוהות יותר (500-600 מעלות) מספקות קשיחות טובה יותר בקשיות מופחתת מעט, אידיאלית לתבניות הנתונות לעומסי השפעה או לרכיבה על אופניים תרמיים בעת עיבוד חומרי דפוס הזרקה הנדסית.
מחזורי הרפיה מרובים מבטיחים טרנספורמציה מוחלטת של אוסטניט שמור והקלה במתח. התרגול הסטנדרטי כולל שניים או שלושה מחזורי הרפיה, שכל אחד מהם נמשך 2-4 שעות, עם קירור לטמפרטורת החדר בין מחזורים. גישה זו ממקסמת את היציבות הממדית, מכריעה לשמירה על סובלנות הדוקה לאורך חיי השירות של התבנית, במיוחד כאשר עובדים עם חומרי דפוס הזרקה הדורשים ממדי חלק מדויקים.
טכנולוגיות לטיפול פני השטח
טיפולי פני השטח משפרים תכונות ספציפיות מבלי להשפיע על מאפייני חומר הליבה, הרחבת חיי עובש ומשפרים את הביצועים עם חומרי דפוס הזרקה שונים.
חנקן
Nitriding יוצר שכבת פני שטח עמידה ({}}} עמידה (עד 1000 HV) תוך שמירה על קשיחות הליבה. גז חנקן בגודל 500-550 מעלות למשך 24-96 שעות מייצר שכבה מורכבת אידיאלית לעובדות עיבוד חומרי דפוס הזרקה שוחקים.
פלזמה ניטרינגס מציעה שליטה מדויקת יותר על התהליך, ומאפשרת טיפול סלקטיבי באזורים ספציפיים. טכניקה זו מייצרת שכבת שטח קשה ואחידה יותר עם עיוות מינימלי.
טמפרטורת הטיפול הנמוכה יחסית הופכת את החניזה המתאימה לתבניות שכבר טופלו בחום וסיימו, מכיוון שהיא אינה מתפשרת על דיוק ממדי.
ציפוי PVD
ציפויים בתצהיר אדים פיזי (PVD) כמו פח, טיאלן ו- CRN מספקים עמידות ללבוש יוצאת דופן וחיכוך מופחת. ציפויים אלה, בדרך כלל בעובי 2-5 מיקרומטר, יכולים להאריך את חיי המעצבים ב -300-500% בעת עיבוד חומרי דפוס הזרקה מאתגרים.
טמפרטורת ההפקדה הנמוכה (מתחת ל -500 מעלות) מונעת עיוות, מה שהופך את ה- PVD המתאים לתבניות מוגמרות. ציפויי Tialn מצטיינים ביישומי טמפרטורה גבוהים {}}}, מה שהופך אותם לאידיאליים לעובדות העובדות גבוה - חומרי דפוס הזרקת הנדסת ביצועים.
ציפויי PVD משפרים גם את תכונות השחרור, ומפחיתים את הצורך בסוכני שחרור עובש ומשפר את איכות החלק עם חומרי דפוס הזרקה דביקים.
ציפוי כרום
ציפוי כרום נותר פופולרי בשילובו של עמידות בלאי, הגנת קורוזיה ותכונות שחרור מעולות. ציפוי כרום קשה (עובי 10-50 מיקרומטר) יעיל במיוחד לעובדות המעבדות חומרי דפוס הזרקה דביקים כמו TPE או PVC.
המשטח הנקבובי החלק, שאינו - מקטין את הידבקות החומר ומקל על פליטת חלקים. ניתן גם ללטש את ציפוי כרום לגימור מראה, מה שהופך אותו למתאים לתבניות המייצרות חלקים עם דרישות קוסמטיות גבוהות.
בעוד שהיא אפקטיבית, ציפוי כרום דורש בקרות סביבתיות נאותות במהלך היישום ועשוי להזדקק ל RE {}}} תקופתי ציפוי לאחר שימוש מורחב עם חומרי דפוס הזרקה שוחקים.
"טיפולי שטח מתקדמים חוללו מהפכה בביצועי עובש, כאשר ציפויי PVD המופעלים כראוי מראים תוצאות מדהימות בהרחבת חיי הכלים בעת עיבוד זכוכית - מלאים ושאר חומרי דפוס הזרקה שוחקים. השילוב של קשיות גבוהה ומקדמי חיכוך נמוכים מצמצם מנגנוני לבישול תוך שמירה על איכות חלקים לאורך ריצות ייצור מורחבות."
- כתב העת הבינלאומי להנדסת חומרים וטכנולוגיה, 2022 https://doi.org/ijmet.2022.
שיקולים מתקדמים בבחירת חומרי עובש
עלות - ניתוח תועלת
בעת הערכת עלות עובש לעיצוב הזרקה, בחירת החומרים משפיעה באופן משמעותי הן על ההשקעה הראשונית והן על הוצאות תפעוליות ארוכות {}}}. בעוד פלדות פרימיום כמו H13 או ציונים אל חלד מציינים מחירים גבוהים יותר, חיי השירות המורחבים שלהן ודרישות התחזוקה המופחתות מצדיקות לרוב את ההשקעה לייצור נפח-.
עלות הבעלות הכוללת כוללת עלות חומר, מורכבות עיבוד שבבי, דרישות לטיפול בחום ומרווחי תחזוקה צפויים. טרום - פלדות מוקשות עשויות להפחית את העלויות הראשוניות על ידי ביטול פוסט - עיבוד חום, אך עשוי לדרוש החלפה תכופה יותר בעת עיבוד חומרי דפוס הזרקה שוחקים.
לעומת זאת, באמצעות - פלדות התקשות כוללות עלויות עיבוד גבוהות יותר אך מציעות אריכות ימים מעולה. עבור יישומים מיוחדים עם חומרי דפוס הזרקה ייחודיים, העלות הגבוהה יותר מראש של חומרים וטיפולים מובחרים מתקזזת לרוב על ידי ביצועים משופרים והפחתת השבתה.
יישום - דרישות ספציפיות
חומרי דפוס הזרקה שונים מטילים דרישות משתנות על חומרי עובש. לדוגמה, זכוכית - פולימרים מלאים דורשים התנגדות ללבוש יוצאת דופן, מה שהופך את פלדות קשיות {}}} כמו D2 או אבקת כיתות מתכות חיוניות. לעומת זאת, פלסטיקה של סחורות לא ממולאות עשויה לבצע ביצועים טובים עם פלדת P20 סטנדרטית, מיטוב עלות - יעילות.
דרישות הטמפרטורה משתנות באופן משמעותי בין חומרי דפוס הזרקה. בעוד שתרמופלסטים סטנדרטיים בדרך כלל דורשים טמפרטורות עובש של 20 - 80 מעלות, פלסטיקה הנדסית כמו PEEK עשויה לדרוש טמפרטורות העולות על 200 מעלות. זה מחייב פלדות כלי עבודה חמות עם קשיות חמה מעולה ויציבות תרמית.
נפח הייצור משפיע ישירות על אסטרטגיית בחירת החומרים. עבור אב -טיפוס או נמוך - ייצור נפח (מתחת ל -10,000 חלקים), אלומיניום או לפני - פלדה מוקשה מציעה תפנית מהירה ועלויות ראשוניות נמוכות יותר. גבוה - ייצור נפח (מיליוני חלקים) מצדיק השקעה בפלדות כלי פרימיום עם טיפולי שטח מתוחכמים כדי למזער את השבתה ולשמור על איכות עקבית.
בקרת איכות ואימות
יישום בקרת איכות קפדנית לאורך כל תהליך הטיפול בחום מבטיח ביצועי עובש עקביים. בדיקת קשיות במיקומים מרובים מאמתת את הטיפול האחיד, ואילו בדיקה מטלוגרפית מאשרת מיקרו -מבנה נכון. בעת עיבוד חומרי דפוס הזרקה קריטית ליישומי רפואה או תעופה וחלל, תיעוד מקיף ועקיבות הופכים לחובה.
לא - שיטות בדיקה הרסניות כמו בדיקה קולית מגלה פגמים פנימיים לפני שהם פוגעים בשלמות העובש. אימות ממדי לאחר טיפול בחום מאשר כי העיוות נותר בגבולות מקובלים. עבור תבניות מורכבות המעבדות חומרי דפוס הזרקה מרובים, שמירה על רשומות לטיפול בחום מפורטות מאפשרת אופטימיזציה של תהליכים ופתרון בעיות.
ניתן ליישם טכניקות בקרת תהליכים סטטיסטיים (SPC) על פעולות לטיפול בחום כדי לפקח על פרמטרי המפתח ולהבטיח עקביות. זה חשוב במיוחד בעת ייצור תבניות ליישומי נפח- עוצמת נפח שבהם וריאציות קלות יכולות להוביל לבעיות איכותיות משמעותיות כאשר הם משויכים לחומרי דפוס הזרקה רגישים.
