מהו עיצוב שער?
עיצוב שער מתייחס לפתח המהונדס בתבנית הזרקה שבו פלסטיק מותך נכנס לחלל התבנית. רכיב קטן אך קריטי זה שולט בזרימת החומר, חלוקת הלחץ ודינמיקת הקירור במהלך תהליך ההזרקה. השער משמש כנקודת החיבור בין מערכת הרץ לחלל החלק, ומשפיע ישירות על איכות החלק, זמן המחזור ועלויות הייצור.
הבנת יסודות עיצוב שערים
עיצוב שער כולל שלושה אלמנטים עיקריים: בחירת סוג שער, גודל ממדים ומיקום מיקום. כל החלטה משפיעה על האופן שבו פולימר מותך זורם לתוך החלל, ומשפיעה על דפוסי המילוי, דרישות הלחץ והתכונות המכניות של החלק האחרון.
גודל השער נע בדרך כלל בקוטר של 0.03 עד 0.125 אינץ', תלוי בגיאומטריית החלק ובצמיגות החומר. הפתח המוגבל הזה משרת מטרה כפולה-הוא יוצר מספיק גזירה כדי לשמור על טמפרטורת התכה נאותה תוך שהוא מאפשר לשער להקפיא במהירות לאחר שהחלל מתמלא, מבודד את החלק ממערכת הרץ במהלך הקירור.
התפקיד של הקפאת שער
תזמון הקפאת השער חיוני ליעילות התהליך. השער חייב להישאר פתוח מספיק זמן כדי לאפשר מילוי חלל מלא ואריזה, אך להקפיא לפני תחילת שלב הקירור. מכיוון שלשערים יש חתכים קטנים יותר- מהחלק עצמו, הם מתקררים מהר יותר, ויוצרים אטימה טבעית. הקפאת שערים נכונה מונעת זרימה לאחור ומאפשרת למכונת הדפוס להתחיל בהתאוששות של בורג למחזור הבא מבלי להמתין עד שהחלק כולו יתמצק.

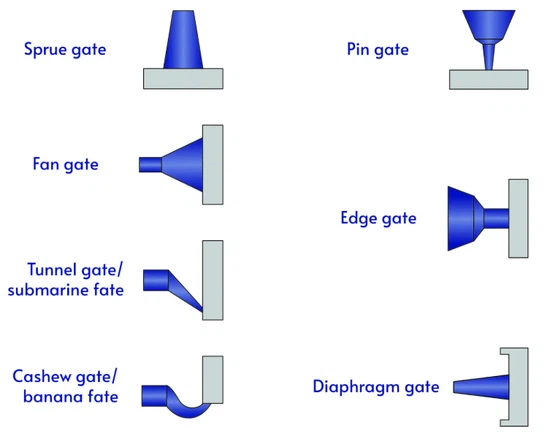

סוגי שערים נפוצים והיישומים שלהם
אדג' גייטס
שערי קצה מייצגים את תצורת השערים הנפוצה ביותר בהזרקה. ממוקמים בקו הפרידה שבו חצאי תבניות נפגשים, הם כוללים חתך מלבני או טרפז- שמתחדד מהמסלול העגול. הפופולריות שלהם נובעת מקלות העיבוד והגמישות במהלך ניסויי עובש.
שערי קצה מצטיינים ביישומים הדורשים נפחי זרימה גדולים יותר או זמני החזקה ארוכים יותר. שטח החתך -הגדול יותר של השער בהשוואה לסוגים אחרים הופך אותו לאידיאלי עבור חלקי קירות עבים- או שרפים מלאים בזכוכית- הדורשים מתח גזירה מופחת. עם זאת, שריד השער נשאר גלוי בקו הפרידה, מה שהופך את המיקום על משטחים לא-קוסמטיים עדיפים.
נתוני ייצור משנת 2024 מראים ששערי קצה מהווים כ-40% מיישומי ה-Runner הקרים בשל האיזון שלהם בין ביצועים לפשטות הייצור.
שערי המנהרה (צוללת).
שערי מנהרה, הנקראים גם שערים תת-ימיים, מעובדים מתחת לקו הפרידה בזווית, בדרך כלל 20 עד 40 מעלות. עיצוב זה מאפשר חיתוך שער אוטומטי במהלך פליטת החלק-השער גזז בצורה נקייה כשהחלק מתרחק מהחלל. הפרדה אוטומטית זו מבטלת פעולות ביטול ידניות, ומפחיתה את עלויות העבודה בייצור-בנפח גבוה.
שער המנהרה בצורת חרוט- עובד בצורה הטובה ביותר עבור חלקים קטנים עד בינוניים שבהם קוטר השער נשאר מתחת ל-0.08 אינץ'. שערי מנהרה גדולים יותר מסתכנים בגזירה לא מלאה או נזק לחלק במהלך הפליטה. מגבלות גודל השער אומרות ששערים למנהרות עשויים שלא להתאים לחלקים גדולים, שכן שערים גדולים מדי עלולים לגרום לסדקים או בעיות קוסמטיות במהלך גזירה אוטומטית, בעוד שערים בגודל נמוך מובילים לחימום יתר של גזירה ומילוי לא שלם.
Hot Runner Valve Gates
שוק הרצים החמים של שער שסתומים הגיע ל-2.8 מיליארד דולר בשנת 2024 והוא צפוי לצמוח ב-3.4% בשנה עד 2033, המשקף אימוץ מוגבר בייצור מדויק. מערכות שסתומים משתמשות בסיכה מכנית כדי לשלוט בזרימת הפלסטיק בדיוק. הסיכה נסוגה כדי לאפשר הזרקה, ואז מתקדמת כדי לאטום את פתח השער באופן מכני.
כיבוי מכני זה-מבטל ריר ומיתרים הנפוצים בשערים תרמיים, מונע את הצורך בפירוק נמס ומשאיר שרידי שער מינימלי-רק סימן קטן בגודל קוטר השער עם חריטה קלה מהסיכה. הטכנולוגיה מתגלה כבעלת ערך במיוחד עבור חומרים המועדים להזיל ריר כמו פוליאמיד (PA).
החידושים האחרונים בשנת 2024 כוללים סעפות קומפקטיות מרובות- שבהן ניתן לארגן ארבעה שערי שסתומים על מעגל ברגים של 30 מ"מ, המאפשרים התקנה במכונות קטנות עד 7-10 טון. מערכות שסתומים עם מפעילים ללא מים, המפחיתים את צריכת האנרגיה ב-15% למחזור, היוו כ-20,000 התקנות ברחבי העולם בשנת 2024.
Tab Gates
שערי לשוניות שומרים על עובי עקבי למרחק קצר לפני הכניסה לחלל החלק. עיצוב זה מפיץ את מתח הגזירה בצורה שווה יותר משערי קצה, מה שהופך אותם לאידיאליים עבור חלקים שטוחים ודקים-בקירות. קטע היבשה האחיד מאט את מהירות החומר כשהוא נכנס לחלל, ומפחית את הסיכון לסילון.
הלשונית נמשכת מהחלק כהקרנה שטוחה שנחתכת לאחר-יציקה. אמנם זה מצריך פעולות משניות, אבל גמישות המיקום והיכולת של השער להכיל אזורי גזירה- גבוהים בלשונית הניתנת להסרה הופכות אותו לבעל ערך עבור יישומים שבהם סוגי שערים אחרים היו יוצרים ריכוזי מתח בחלק הפונקציונלי.
שערי דיאפרגמה
שערי דיאפרגמה יוצרים פתח עגול סביב ליבה גלילית או קדח גדול. החומר זורם באופן אחיד סביב ההיקף, מפיץ את הלחץ באופן שווה על הליבה ומונע סטיה. סוג שער זה ממזער את היווצרות קו ריתוך בחלקים גליליים על ידי מתן זרימה מאוזנת מכל הכיוונים, אם כי הוא משאיר סימני שער בולטים בקצה הפנימי הדורשים גימור משני.
היישומים כוללים רכיבים צינוריים, מיכלים עם פתחים גדולים וחלקים שבהם הריכוזיות היא קריטית. דפוס הזרימה האחיד מקדם הצטמקות צפויה ומפחית עיוות בגיאומטריות מעגליות.
קריטריונים לבחירת שער
בחירת השער האופטימלי דורשת ניתוח של מספר גורמים המקיימים אינטראקציה עם עיצוב החלק, תכונות החומר ודרישות הייצור.
שיקולי גיאומטריה של חלקים
מיקום השער בחלק העבה ביותר הוא קו מנחה בסיסי-כשהחלק מתקרר, החומר קופא תחילה באזורים דקים, כך שמעבר לחלקים דקים ישאיר אזורים עבים יותר מותכים לאחר שגיאומטריות דקות מתמצקות. אי התאמה זו מונעת אריזה נכונה וגורמת לסימני כיור או חללים.
שינויים בעובי הקיר על פני החלק מכתיבים גם את גודל השער וגם את המיקום. חלקים בעלי עובי אחיד מציעים גמישות רבה יותר במיקום, בעוד שחלקים עם שינויי עובי משמעותיים דורשים שערים הממוקמים לכוון זרימה מקטעים עבים לדקים, בעקבות התקדמות הקירור הטבעית.
מיקום השער צריך ליצור זרימה חד-כיוונית עם סוף-מצב-המילוי בקו הפרידה, לאפשר לאוויר כלוא לברוח דרך האוורור ולמנוע פגמים במלכודת האוויר כמו פגמים על פני השטח, סימני צריבה ויריות קצרות.
מאפיינים חומריים
צמיגות החומר, מאפייני הזרימה והרגישות התרמית משפיעים מאוד על עיצוב השער. שרפים הנדסיים-גבוהים כמו פוליקרבונט עשויים להזדקק לשערים גדולים יותר או לתצורות של שער מאוורר כדי להפחית את דרישות הלחץ. חומרים מלאי זכוכית- דורשים שערים גדולים יותר כדי למזער את חימום הגזירה-סיבי הזכוכית השוחקים יוצרים חיכוך נוסף כשהם עוברים דרך פתחים מוגבלים.
חומרים רגישים-לגזירה כמו PVC אינם יכולים לסבול את שיעורי הגזירה הגבוהים של שערים קטנים ללא השפלה. חומרים אלה דורשים לעתים קרובות שערים תרמיים במערכות רצים חמים או שערי רצים קרים גדולים יותר כדי לשמור על גזירה בגבולות המקובלים.
עיצוב שערים אידיאלי מגביר את טמפרטורת הפולימר באמצעות פיזור מבוקר למניעת סימני זרימה וקווי ריתוך, אך חימום מוגזם עלול לפגום במבנה הכימי של החומר ולהפחית את החוזק המכני.
דרישות נפח ייצור
נפח הייצור משפיע באופן משמעותי על בחירת שערים-יישומים עם נפח גבוה לרוב אינם יכולים להכיל חיתוך שערים ידני, מה שמצריך או שערי ביטול אוטומטי כמו שערי מנהרה או מערכות חיתוך שערים רובוטיות. עלות העבודה של זמירה ידנית הופכת לאיסורית בנפחים העולים על כמה אלפי חלקים מדי חודש.
מערכות רצים חמות מבטלות לחלוטין גרוטאות רצים, מה שמצדיק את העלות הראשונית הגבוהה שלהן בייצור-בנפח גבוה. בשנת 2024, פלח הרכב ייצג 35% משוק שערי השסתומים, ואחריו האלקטרוניקה ב-25%, מונע על ידי דרישות נפח- גבוהות לרכיבים מדויקים.
דרישות אסתטיות
חלקים קוסמטיים דורשים מיקום שער זהיר כדי למזער סימנים גלויים. שערים צריכים להיות ממוקמים באזורים שאינם-קוסמטיים במידת האפשר, וכאשר שערים חייבים להופיע במקומות גלויים או עם חומרים הדורשים שערים גדולים יותר כמו שרפים מלאים בזכוכית, השלבים יכולים למזער את ההשפעה האסתטית.
שערי מנהרה ושערי שסתומים מייצרים את השרידים הקטנים ביותר, מה שהופך אותם למועדפים עבור משטחים גלויים. שערי קצה משאירים סימנים מלבניים בקו הפרידה, בעוד ששערי קצה יוצרים שרידים עגולים שעלולים לבלוט מעל פני השטח.
עיצוב שערים ומניעת ליקויים
עיצוב שער לא נכון תורם לכ-35% מהפגמים בהזרקה. הבנת הקשר בין מאפייני השער לפגמים נפוצים מאפשרת פתרון בעיות- יזום.
ריתוך קווים
קווי ריתוך נוצרים כאשר פלסטיק זורם משער בודד סביב חסימות בתבנית או כאשר חזיתות זרימה מרובות משערים שונים נפגשות ומתחדשות בצד השני. התפרים הגלויים הללו פוגעים הן במראה והן בחוזק מכני.
בחירת שערים משפיעה על היווצרות קו ריתוך-באמצעות שערים עם אובדן לחץ נמוך כמו שערים צדדיים ושערים מאווררים, עיצוב רוחב ועובי שערים גדולים ככל שהתנאים הסבירים מאפשרים, והתאמת מספרי השערים לאיזון אורך הזרימה עוזרים למזער את הנראות של קו הריתוך. עבור חלקים גדולים עם מספר שערים, הגדלת ספירת השערים מפחיתה את מרחק נסיעת ההיתוך, ושומרת על חזיתות הזרימה חמות יותר כשהן נפגשות.
שער שסתומים רציף מציע את השליטה הגדולה ביותר על מיקום קו הריתוך. על ידי פתיחת שערים ברצף מתוזמן, יצרנים יכולים לכוון את חזיתות הזרימה להיפגש באזורים לא- קריטיים מראש, ולשפר הן את שימור החוזק והן את המראה.
ג'טינג
הזרקה מתרחשת כאשר-פלסטיק מותך במהירות גבוהה חודר דרך שער קטן לתוך חלל פתוח, ויוצר דפוסי נחש במקום להתפשט באופן שווה. הסילון מתמצק לפני שהחלל מתמלא לחלוטין, ומשאיר סימני זרימה גלויים.
הזרקה נובעת מירי חומר דרך שער נמוך בלחץ גבוה-הפתרון כולל שינוי גודל של שערים בהתאם לצמיגות החומר ותכונות הזרימה כדי להבטיח מילוי חלק ואחיד של העובש. שערי כרטיסיות ושערים מאווררים המפזרים את הזרימה על פני שטח רחב יותר מפחיתים את נטיית הסילון בהשוואה לשערי פינים קטנים.
בעיות סומק בשער וסתירה
סומק בשער מופיע כשינוי צבע או סימני מעורפל סביב אזור השער כאשר השער מתחמם מדי, מה שגורם להתחממות יתר מקומית ולפירוק חומר. קירור שערים נכון באמצעות עיצוב תבנית והתאמת פרמטרים של תהליך מונע פגם זה.
שרידי שערים מוגזמים נובעים משערים בגודל גדול מהנדרש או מזוויות שבירה- לא נאותות בשערי מנהרה. בעוד שחלק מסוים הוא בלתי נמנע, אופטימיזציה של גודל השער, אורך הקרקע וגיאומטריית הפסקה ממזערת את הסימנים הדורשים גימור משני.
סימני צריבה
כתמים שחורים מופחמים ליד שערים או באזורי חללים עמוקים נובעים מאוויר כלוא שנדחס ומחומם ל-300-500 מעלות, כאשר נמס ממלא במהירות חללים סגורים, וגורם לפירוק חומר. הפתרון כולל הוספת תעלות אוורור בעומק 0.01-0.03 מ"מ ליד מיקומי קצה המילוי והבטחת מיקום נכון של השער דוחף אוויר לכיוון פתחי האוורור במקום ללכוד אותו.
שיקולי עיצוב שערים מתקדמים
חישובי גודל שערים
גודל שער מאזן מספר גורמים מתחרים. קטן מדי, דרישות הלחץ עולות, זמני המחזור מתארכים, וחימום גזירה מסתכן בהידרדרות החומר. גדול מדי, ועיכובים בהקפאת השער, שרידים הופכים בולטים, והגזם האוטומטי הופך לבעייתי.
נקודת התחלה נפוצה לשערים עגולים היא פי 0.5-0.7 מעובי הדופן, מותאם על סמך גודל החלק, החומר והמרחק מהשער לקצה-של-המילוי. השער נוחת-בקטע הישר לפני החלל-צריך למדוד בדרך כלל 50% מקוטר השער או פחות כדי למזער חומר קפוא המגביל את הזרימה.
איזון שערים מרובים
חלקים הדורשים מספר שערים למילוי מלא דורשים איזון קפדני כדי להבטיח מילוי בו-זמני. תיאום שערים מרובים כדי להבטיח זרימה ומילוי מאוזנים דורש שיקול זהיר, שכן אינטראקציה בין שערים משפיעה על שלמות מבנית ומשיכה חזותית, כאשר מילוי לא תואם מוביל לאיכות חלקים לא אחידה או לכשל בעובש.
תוכנת הדמיית זרימה כמו Autodesk Moldflow עוזרת לחזות דפוסי מילוי ולייעל את מיקומי השער לפני בניית התבניות. הניתוח חושף מיקומי חזית זרימה, התפלגות לחץ ומיקומי קו ריתוך, מה שמאפשר למעצבים לחדד את מיקום השער ואת הגודל.
אינטגרציה עםשירות הזרקה
כאשר עובדים עם ספק שירותי הזרקה, תקשורת ברורה לגבי דרישות עיצוב שערים היא חיונית. ספק מידע על דרישות פונקציונליות, מפרטים אסתטיים, נפחי ייצור וכל שיקול חומרי מיוחד. שירותי הזרקה מנוסים יכולים להמליץ על סוגי שערים ומיקום על סמך יכולות התהליך שלהם וניסיון העבר שלהם עם חלקים דומים.
תכנון השער צריך להתאים ליכולות הציוד של ספק השירותים-שערי שסתומים חמים דורשים מכונות יציקה מיוחדות עם מערכות הפעלת שסתומים, בעוד ששערים סטנדרטיים של רצים קרים עובדים עם ציוד רגיל. דיון מוקדם בדרישות אלו מונע עיכובים ומבטיח שעיצוב התבנית תואם את משאבי הייצור הזמינים.
התפתחויות אחרונות בטכנולוגיית שער
תעשיית ההזרקה ממשיכה לקדם את טכנולוגיית השערים כדי לעמוד בדרישות של דיוק, יעילות וקיימות.
באוגוסט 2024, Ewikon הציגה טכנולוגיות Hot runner מתקדמות ב-Fakuma, כולל זרבובית Pro Shot עם יעילות אנרגטית משופרת, חצאי Pro Matrix חמים עבור תבניות חלל גבוהות- ומערכת Pro Edge VG Valve Gate, שהביאה ליעילות אנרגטית טובה יותר, אמינות תהליכית משופרת וגמישות מוגברת לחומרים מאתגרים.
מערכות ניהול תרמיות חכמות עוקבות כעת אחר טמפרטורות השער בזמן אמת-, ומכוונות את אזורי החימום באופן דינמי כדי לשמור על תנאי התכה אופטימליים. מערכות אלו משתלבות עם בקרי מכונה כדי לייעל את צריכת האנרגיה תוך מניעת פגמים הקשורים לטמפרטורה.-
עיצובי סעפת קומפקטיים מאפשרים מרווח שערים קרוב יותר, חשוב במיוחד עבור חלקים קטנים ותבניות חללים גבוהות-. היכולת למקם ארבעה שערי שסתומים על מגרש של 30 מ"מ מאפשרת ליצרני תבניות ליצור פריסות מרובות- חללים יעילות ביותר ללא גדלי בסיס מוגזמים של תבניות.
שאלות נפוצות
מה ההבדל בין שערי ראנר חם לשערי ראנר קר?
שערי רץ קר משתמשים בתעלות מעובדות בתבנית שמתקררות ומתמצקות עם כל מחזור, ויוצרות חומר גרוטאות שיש להסיר ולמחזר. שערי רץ חמים שומרים על פלסטיק מותך בתעלות מחוממות בין פיית המכונה לחלל, ומבטלים גרוטאות רץ. רצים חמים עולים יותר בהתחלה אבל מפחיתים את בזבוז החומר ויכולים לשפר את זמני המחזור.
כיצד מיקום השער משפיע על איכות החלק?
מיקום השער קובע את דפוס הזרימה הממלא את חלל התבנית. מיקום לקוי גורם לנתיבי זרימה ארוכים הדורשים לחצי הזרקה גבוהים, מגביר את היווצרות קו ריתוך במקום שבו זרימות נפגשות סביב מכשולים, ועלול ללכוד אוויר המוביל לחללים או לסימני צריבה. מיקום אופטימלי יוצר זרימה מאוזנת, ממקם קווי ריתוך באזורים לא-קריטיים ומכוון את האוויר לכיוון פתחי האוורור.
האם ניתן לשנות שערים לאחר בניית עובש?
לעתים קרובות ניתן לשנות שערי רץ קר-ניתן להרחיב או להאריך את שערי הקצה, ולכוונן את מיקומי השער במגבלות של פריסת הרץ. שערי רץ חמים מציעים פחות גמישות מכיוון שמיקום הזרבובית קבוע בעיצוב הסעפת. שינויים משמעותיים בשער עשויים לדרוש תוספות חדשות או שינויים רבים, מה שהופך את האופטימיזציה הראשונית של השער לחשובה.
מה גורם למיתרי שער וכיצד ניתן למנוע אותם?
מיתרי שער מתרחשים כאשר פלסטיק מותך יוצר גדילים דקים בין השער לחלק במהלך פתיחת התבנית, בדרך כלל בשערי רץ חמים תרמית. זה קורה כאשר השער לא קופא בצורה מספקת לפני פתיחת העובש או כאשר חומר מזיל ריר מהזרבובית. הפתרונות כוללים אופטימיזציה של קירור השער, התאמת פרמטרי תהליך כדי להבטיח הקפאת שער תקינה, או מעבר למערכות שסתומים האוטמות את השער באופן מכני.
שיקולים מרכזיים להצלחת עיצוב שער
עיצוב שערים מוצלח משלב דרישות חלק, מאפייני חומר ומציאות ייצור. התחל בניתוח גיאומטריית החלק וזיהוי קטעים עבים המתאימים להצבת שער. שקול את תכונות הזרימה של החומר ואת הרגישות לחימום גזירה. הערך את נפח הייצור כדי לקבוע אם ביטול ייצור ידני או אוטומטי הגיוני כלכלי.
השתמש בתוכנת סימולציה כדי לאמת החלטות שער לפני שאתה מתחייב לבניית תבניות. ההשקעה בניתוח תזרים משלמת דיבידנדים על ידי חשיפת בעיות פוטנציאליות בעוד שהשינויים נשארים זולים. שיתוף פעולה עם ספק שירותי ההזרקה שלך-ניסיונם המעשי עם חומרים וגיאומטריות דומות מספק תובנות חשובות המשלימות ניתוח תיאורטי.
עיצוב שערים מייצג נקודת התכנסות שבה נפגשים עיצוב חלקים, ייצור תבניות והנדסת תהליכים. כדי לעשות זאת נכון צריך להבין כיצד הפתח הקטן הזה משפיע על כל היבט של המסע של החלק היצוק מכדורי פולימר ועד לרכיב מוגמר. המאמץ המושקע באופטימיזציה של עיצוב השער מחזיר יתרונות מדידים באיכות חלקית, יעילות מחזור ועלויות ייצור.
מקורות:
Basilius Inc. - "Types of Gates for Injection Molding" (basilius.com, יולי 2025)
WayKen - "Types Of Gates for Injection Molding: A Complete Design Guide" (waykenrm.com, ינואר 2023)
Xometry - "Types of Injection Molded Gates" (xometry.com, יוני 2025)
קבוצת מדיסון - "כיצד לבחור את מיקום השער הנכון" (madisongroup.com, מאי 2025)
FirstMold - "Injection Molding Gates Advanced Brochure" (firstmold.com, יולי 2025)
SEAWIN Industrial - "פגמים בשער הזרקה: זיהוי ופתרון" (seawinindustrial.com, אוגוסט 2025)
Market Reports World - "Valve Gate Hot Runner Share & Trends [2033]" (marketreportsworld.com, 2024)
טכנולוגיית יצירת עובש - "למה לבחור שסתום-Gated Hot Runner?" (moldmakingtechnology.com, יוני 2025)
IMARC Group - "Global Hot Runner Market Report" (imarcgroup.com, 2024)
Star Rapid - "How Design Gate Affects Your Plastic Parts" (starrapid.com, דצמבר 2024)
