למה עובש צריך קירור? כפי שאנו יודעים כי תנאי הקירור משפיעים על זמן מחזור, מידות חלק, לסיים את פני השטח, ו warpage, זמן קירור עובש הוא התורם הגדול ביותר בזמן המחזור הכולל, זה יכול להיות כמו שני שלישים או 70-80% מזמן המחזור הכולל.
מאותם תכנון סיבה מעגל קירור יעיל יכול להפחית את זמן הקירור, לצד כי קירור אחיד לשפר את איכות חלק על ידי צמצום הלחץ שיורית, יציבות של העברת חום, ו מדויק של חלק לאחר מקורר.
למה Slider צריך קירור?
מוצר כלשהו יש מימד ארוך שצריך מחוון, כדי למנוע warpage, מתח שיורי, ויציבות ההתנהגות הצטמקות, ולכן המחוון צריך קירור.
בניית קירור

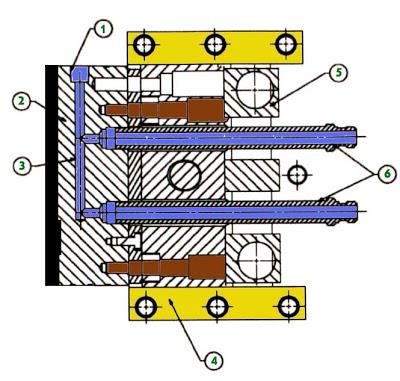

תמונה להלן מראה קירור הבנייה על המחוון הכנס מן הצד העליון.
מספר ביאור בתמונה העליונה מציין חלק של המחוון, הם
1. תקע
.2 מחוון הכנס
3. צינור קירור
4. מדריך יחס של הליבה המחוון
5. נעילת לחסום המחוון
6. פטמה ארוכה
צינור עם צבע כחול להצביע על זרימת מים כאשר תהליך הקירור עובד. חלק 1 חלק (תקע) למנוע זרימת מים לצד של המחוון מוסיף.
כאשר עיצוב פטמות, ודא כי הפטמה היא ארוכה מספיק כדי להגיע לצד החיצוני של בסיס עובש.

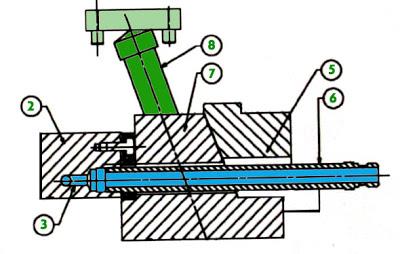

כדי להבין יותר להסתכל על התמונה למטה, בתמונה זו עדיין הראה קירור על המחוון מצד שמאל.
מספר נוסף של מחוון חלקים הם
7. הליבה המחוון (חלק זה הוא החלק הראשי המחוון, שבו המחוון להוסיף המצורפת)
8. מחוון זוויתי (הפונקציה העיקרית של זוויתי היא לשנות את 90 מעלות זז, כך המחוון יכול לזוז)
