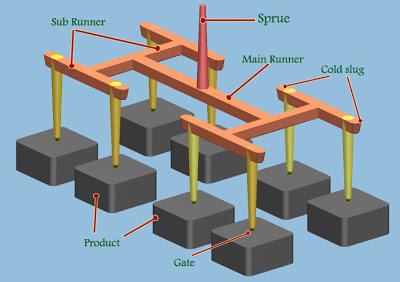

לאחר החומר מוזרק על ידי זרבובית, מערכות רץ יעביר את החומר מותך מן sprue לשער. מערכת רץ בסיסית מורכבת של sprue, ראנר הראשי, ראנר משנה, שבלול קר, ושער. מאז העיצוב של מערכת רץ יש השפעה גדולה על איכות דפוס, דפוס דפוס, זמן מחזור, זמן קירור גורם אחר, חשוב המפתח כאשר העיצוב של עובש.

בניית מערכת רץ

ספרו
Sprue יהיה לפנות בפעם הראשונה עם להמיס פלסטיק, בתהליך ההזרקה, sprow תמיד מגע עם זרבובית ממכונת ההזרקה, כך שקול בעת עיצוב sprue לשקול את רדיוס הכדור של זרבובית, לוודא שזה לא לעשות לערער על הממדים sprue.The של sprue תלויים בעיקר על ממדי החלק המעוצב בפרט עובי הקיר, מעט יותר sprue יגרום sprue קר מהר יותר ולעשות זרימה מספקת.





ראנר ראשי
בפעם הראשונה כאשר מערכת רץ עיצוב, לקבוע מספר חללים, צורה וסוג השער, ולאחר מכן לארגן את פריסת חלל, על חלל רב של איזון עובש של רץ חשוב, איזון מבטיח זרימה שווה כמעט של שוקת פלסטיק כל שער.
כדי להשיג איזון רץ פריסת חייב להיות,

ראנר משנה
חלק זה ימשיך לזרום מ Runner הראשי עד השער, את הממד של ראנר משנה וכמה תת מערכת רץ יהיה, תלוי מאוד כמה חלל של התבנית, וכיצד הפריסה, מה הפריסה להשתמש עצם הרינג, H סוג או סוג כוכב. בתמונה שלמעלה השתמש בפריסת רץ מסוג H.

שבלול קר
כאשר רץ הפריסה כפוף, שבלול שבלול עשוי להידרש כדי להמשיך זרימת פלסטיק באיכות טובה יותר לחלל cavities. הקרה הקרה עוזר גם את זרימת החומר דרך מערכת הרץ על ידי עצירת הצטננות, חומר צמיגות גבוהה נע בחזית של המסה המותכת הזנת אל תוך חלל. אורך הבאר הוא בדרך כלל שווה או גדול יותר על 1.5-2 זמן מאשר קוטר רץ.

שַׁעַר
מטרתו הבסיסית של השער היא להגביל את זרימת הפלסטיק המותך, אך עליו לאפשר את זרימת הפלסטיק הנמס ולמלא את החלל בקלות.
בהתחשב נזילות של החומר, השער צריך להיעשות ליד מרכז הכובד של דפוס או את הקו כדי להפוך את תזרים אחיד החומר נמס אפילו, ואז להפוך את השער סמיך אבל עדיין שוקל חומר פלסטיק מומס, כי חלק דק יהיה מקורר בקלות ובמהירות .
סוג השער הוא מאוד שונים תלוי בצורת חלק, פריסת עובש, מערכת עובש, וכו ', הנה כמה הסבר על עיצוב אלה סוג השער:
1. שער ישיר
2. צד, קצה השער
3. שער טאב
4. שער הסרט
5. שער מאוורר
6. שער דיסק
