תבנית הזרקת מעטפת קדמית טרמוסטט

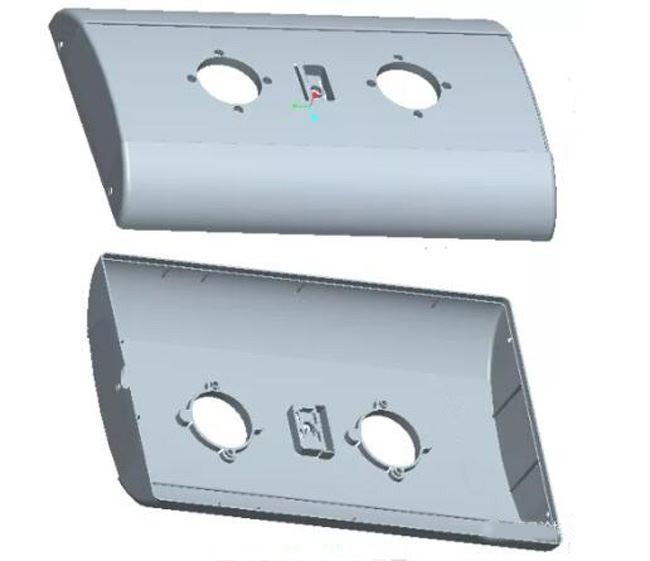

תרשים המוצר של המעטפת הקדמית של בקר הטמפרטורה מוצג באיור 1. הגודל המרבי של המוצר הוא 365.00 מ"מ x 230.00 מ"מ x 54.00 מ"מ , העובי הממוצע של חלק הפלסטיק הוא 2.72 מ"מ, החומר של חלק הפלסטיק הוא ABS, קצב ההתכווצות הוא 1.005, ואיכות חלק הפלסטיק היא 311.40 גרם. הדרישות הטכניות לחלקי פלסטיק הן שלא יהיו פגמים כמו פסגות, חוסר שביעות רצון מהזרקה, קווי זרימה, נקבוביות, עיוות עיוות, פסי כסף, חומרים קרים, קווי סילון וכו'.
ניתן לראות מאיור 1 כי המבנה של חלק הפלסטיק הוא מעטפת סגורה, ולשני הקצוות יש חורים דרך צד אחד ושני בהתאמה. יש צורך לעצב את מחוון התבנית הקדמי כדי למשוך את הליבה. בקצה חלק הפלסטיק יש טבעת של חריצים, אשר נטויה לחלוטין עם החלק השני. ישנם שני חורים עגולים בחלק העליון של חלק הפלסטיק, ולקצה החור העגול יש תנוחת עצם הפונה לתבנית הניידת. החלק העליון של חלק הפלסטיק הוא משטח המראה, וישנו מעצור הרכבה מסביב לקצה, שגם הוא חלק מהמראה עם דרישות גבוהות יותר. לכן, המיקום של עיצוב השער יכול להיבחר רק בחור עגול בחלק העליון.
זוהי סט של תבניות המבוססות על מכונת הזרקת NB400-ton הבריטית. בשל גודלו הגדול של המוצר והצורך בעיצוב ליבות סליידר משני צידי השמיים והאדמה, דירוג חלל עיצוב התבנית הוא 1 מתוך 1, ובסיס התבנית הוא בסיס תבנית לא סטנדרטי 4560, גודל הלוח והלוח התחתונה גדול, מה שפועל כתבנית קוד. החלק התחתון של שני הלוחות מעוצב עם שני חריצי תבנית קוד. רוחב הפתיחה של החריץ הוא 54 והחלק התחתון הוא R20. שתפו פעולה, שחק את התפקיד של נשיאת המשקל בעת קידוד התבנית. בלוק התמיכה של תבנית הקוד של מכונת הזרקת NB מחולק לשני חלקים, המסודרים משני צידי התבנית. קיים גוש מיקום אחד לתבנית בקנה מידה גדול ביפן, המסודר במרכז התבנית. זהו ההבדל הגדול ביותר בין מכונות הזרקה NB הבריטיות למכונות הזרקה יפניות מבחינת דפוסי קוד.
עבור תבניות קטנות, שיטת תבנית הקוד יכולה להיות שיטה של לחיצה על תבנית הקוד עם פלטת לחיצה, ושיטה לקיבוע הבורג על המשטח העליון של התבנית כדי להדק אותה. השיטות השונות אינן שונות בהרבה, רק שונות מהרגלי עיצוב מכונות ההזרקה של המשתמש. עבור תבניות גדולות, שיטת הקידוד תשפיע על יעילות החלפת העובש, ותשפיע על בטיחות פעולת הקידוד ותגן ביעילות על התבנית. כעת יצרני הזרקת תבניות בקנה מידה גדול בעולם המציאו מערכות תבניות לשינוי מהיר, כמו גם מערכות תבניות קוד אלקטרומגנטיות. עבור טכנולוגיות מתקדמות אלו, כדאי ללמוד ולחקור.
לאחר הגדלת לוח התבנית הנייד והמקובע והצלחת התחתונה, בנוסף להקלת הקידוד של התבנית, זה יכול גם למלא תפקיד בתמיכה בתבנית כדי להשמיט את רגל התבנית. בגלל הצורך לעצב את משיכה הליבה של המחוון בצד העולמי של התבנית, אין מקום לעצב את בלוק המיקום המחודד. שני בלוקי מיקום מתחדדים בניצב זה לזה מתוכננים בהתאמה בצד שמאל וימין. התבנית הניידת והתבנית הקבועה מתוכננות בהתאמה עם פיני מיקום. יש לעצב חריץ חטטני בצורת U בין שתי התבניות שנמצאות במגע זו עם זו כדי להקל על פירוק התבנית. ראה איור 2 של עיצוב התבנית.
כאשר גודל חלק הפלסטיק גדול, יש חשיבות רבה לעיצוב ליבות התבנית הקדמיות והאחוריות. ליבות התבנית הקדמיות והאחוריות שייכות לחלק הליבה של התבנית, ונפח העיבוד שלהן מהווה יותר מ-80 אחוזים מכלל עיבוד התבנית. עיצוב סביר של התוספות של ליבת התבנית תורם להשגת יעילות העיבוד הטובה ביותר, הבטחת דיוק העיבוד והארכת חיי התבנית. את שיטת העיצוב של תבנית השיבוץ המלאה הצגתי בעבר. תבנית זו משתמשת בשיטת העיצוב של כל ליבת התבנית. בשל הגודל הגדול של חלק הפלסטיק, גודל ליבת התבנית הקדמית הוא 439.87x299.87x95; גודל ליבת התבנית האחורית הוא 439.87x299.87x101.76; בדרך כלל קשה למסגר ליבת תבנית כה גדולה. המסגרת העדינה מעוצבת כמסגרת אלכסונית, כפי שמוצג באיור 4. יש לציין שהתבניות הקדמיות והאחוריות מבוססות על זווית הייחוס, שני הצדדים הצמודים לזווית הייחוס הם צדדים אנכיים, ושני הצדדים האחרים הרחק מזווית ההתייחסות נמצאים hypotenuses. צד אחד יכול להיות מעוצב גם כתחתית כנדרש. אותו שיפוע מתוכנן גם במיקום המתאים של ליבת התבנית. הזווית היא בדרך כלל 3゜ או 5゜.
משיכת הליבה של שלושת החורים בצד חלק הפלסטיק היא כולה משיכת ליבה בתבנית קבועה. אין תבנית ניתנת להזזה עבור התבנית הקבועה של סט תבניות זה. משיכת הליבה משתמשת בגליל שמן כדי למשוך את הליבה. הצילינדר אינו ננעל על ידי בסיס האת. עם מבנה כזה, ניתן להשתמש בליבת הצילינדר רק עבור חורים קטנים ללא נעילה. זה לא מתאים לאירועי משיכת ליבה עם שטח גדול וכוח רוחבי גדול.
לא ניתן לעצב את החלק העליון והקצה של חלק הפלסטיק עם שערים. השער מעוצב באחד החורים העגולים בחלק העליון, והדבק מוחדר בסמויה סביב החור בשתי נקודות. הרץ הראשי הוא רץ ראשי נוטה. בעת תכנון תבניות יצוא, היישום של רצים משופעים חייב להיות מאושר על ידי הלקוחות.
