מה הם המאפיינים של מבנה עובש ההזרקה של שלושת משטחי הפרידה

מה הם המאפיינים של מבנה עובש ההזרקה של שלושת משטחי הפרידה?

התמונה להלן מציגה את עובש ההזרקה עם שער רב נקודת עם שלושה פרדות פרצופים.כאשר עובש נפתח, משטח הפרידה מופרד, ואת מערכת הליהוק מופרד חלקי פלסטיק על ידי פעולה של מוט למשוך 2.Then surface נפרד משטח הפרידה, לעשות את מוט מוט 2 מן הגדרת החומר, חומר קרישה תיפול באופן אוטומטי בזמן זה המרחק. הפרידה נשלטת על ידי מוט המרחק 3 ו 4 בהתאמה. לבסוף, חלקי פלסטיק של עובש נע קבוע קבועים, ואת חלקי הפלסטיק של צלחת לדחוף 5. בגלל עומק חלקי הפלסטיק, זה נוח הדף מתוך חלקי הפלסטיק ואת מוט השסתום 1 עבור פליטה.

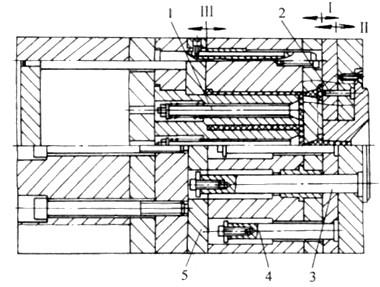

עובש הזרקה לשלושה פרדות פרידה.

1 - גזע 2 - למשוך מוט 3, 4 - המגרש למשוך המוט 5 - צלחת לדחוף.
