טכנולוגיות עיבוד מיוחדות בייצור עובש מודרני
עם התקדמות מתמדת של ייצור תעשייתי וחדשנות טכנולוגית, ענף הייצור היה עד להופעתם של חומרי עובש חדשים המאופיינים בתכונות יוצאת דופן כולל נקודות התכה גבוהות, קשיות מעולה, חוזק משופר וקשיחות מדהימה. המורכבות של מבני עובש ודרישות התהליך המתמחות עלתה בו זמנית באופן דרמטי. שיטות עיבוד מכניות מסורתיות בלבד לא הוכחו כי אינן מספיקות לייצור תבניות מתוחכמות אלה, ולעתים קרובות נתקלות בחסמים טכניים בלתי עבירים. מגבלה זו הניעה פיתוח טכנולוגיות עיבוד חדשניות השונות באופן מהותי מגישות מכניות קונבנציונאליות.

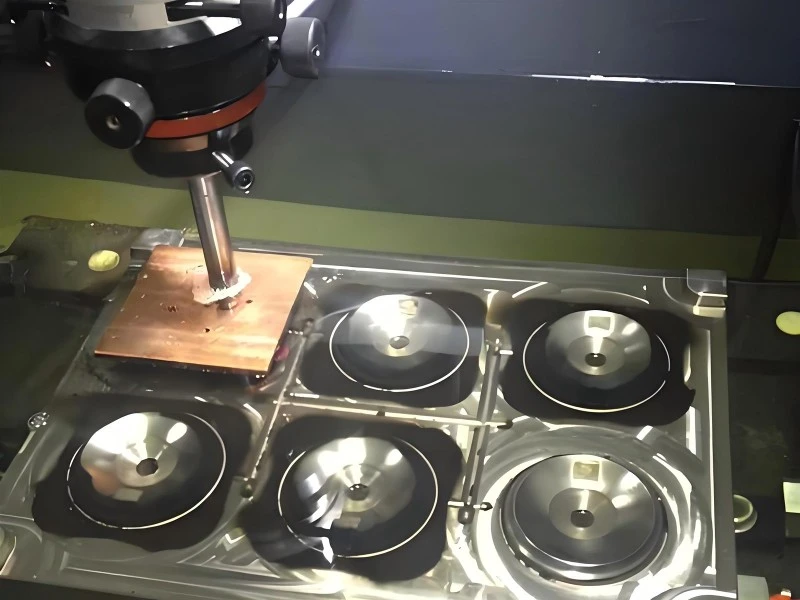

התפתחות שיטות עיבוד מיוחדות
ענף ייצור העובש אימץ מגוון מקיף של טכנולוגיות עיבוד מיוחדות הממנפות צורות אנרגיה שונות ולא כוחות מכניים מסורתיים. שיטות מתקדמות אלה כוללות שבבי פריקה חשמליים (EDM), עיבוד פריקה חשמלית לחוט (WEDM), עיבוד אלקטרוכימי, אלקטרו -פורמינג, ליטוש אלקטרוכימי, עיבוד כימי ועיבוד קולי.
בניגוד לעיבוד מכני קונבנציונאלי בו כלים מיישמים כוח מכני ישיר על יצירות עבודה, טכניקות עיבוד מיוחדות אלה משתמשות באנרגיה חשמלית, אנרגיה כימית, אנרגיה אופטית ואנרגיה אקוסטית כדי להשיג מפרטים ממדיים מדויקים וגימורי שטח מעולים. הבחנה מהותית זו מבטלת את האילוצים המוטלים על ידי קשיות חומרית, מה שמאפשר עיבוד של אפילו החומרים המאתגרים ביותר המשמשים ביישומי דפוס הזרקה בהתאמה אישית.
טרנספורמציה של ייצור עובש באמצעות טכנולוגיות עיבוד מיוחדות הייתה משמעותית במיוחד עבור פעולות דפוס הזרקה בהתאמה אישית. טכניקות מתקדמות אלה הפכו הכרחיות בייצור חללי העובש והליבות המורכבות הנדרשות לייצור חלקי פלסטיק מודרניים. הזמינות של ציוד מתוחכם וסדרתית הקלה על אימוץ נרחב בכל מגזרי ייצור העובש, וביסס עיבוד מיוחד כתוספת חיונית לשיטות עיבוד מסורתיות. בין טכנולוגיות אלה, עיבוד פריקה חשמלית ועיבוד פריקה חשמלית תיל התגלו כשיטות העיבוד המיוחדות השולטות, במיוחד חשובות ליצירת הגיאומטריות המורכבות שדורש על ידי פרויקטים של דפוס הזרקה בהתאמה אישית.
הבנת עקרונות עיבוד השחרור החשמלי
עיבוד פריקה חשמלית פועלת על פי העיקרון של שחיקה חשמלית מבוקרת, שם פריקות פועמות בין אלקטרודות כלי עבודה מייצרות טמפרטורות גבוהות מקומיות במדיום דיאלקטרי. תהליך שחיקה תרמי זה מסיר חומר בדיוק יוצא דופן, ומשיג צורות ספציפיות, ממדים ודרישות חספוס פני השטח ללא מגע מכני.
הרבגוניות של טכנולוגיית EDM הופכת אותה למתאימה במיוחד לעיבוד חומרים עם תכונות קיצוניות - נקודות התכה גבוהות, קשיות יוצאת דופן, חוזק מעולה, טוהר גבוה, קשיחות מצוינת או שבירות משמעותית - שכולן נתקלות בדרך כלל בייצור כלי הזרקה בהתאמה אישית.
ספקטרום היישומים של שבבי פריקה חשמליים בייצור עובש הוא רחב להפליא. זה מקיף ייצור של חללים וליבות לסוגי עובש שונים הכוללים מתות הטבעה, מתות חמות, למות - תבניות היציקה, מתות שחול, ובאופן חיוני, תבניות הזרקת פלסטיק ותבניות גומי המשמשות בפעולות דפוס הזרקה בהתאמה אישית.
יכולות מפתח של EDM
יצירת גיאומטריות חור מגוונות - צורות מעגליות, מרובעות ולא סדירות
ייצור ערוצים מעוקלים מורכבים וחורים כפופים
ייצור תכונות הברגה וחריצים צרים
יצירת מיקרו - חורים ו- Ultra - צמצמים עדינים
חיוני לערוצי קירור בכלי דפוס הזרקה בהתאמה אישית
הפקת חורי סיכות מפלט ותכונות אוורור
משפחת עיבוד השחרור החשמלי כוללת שתי גרסאות ראשוניות, שכל אחת מהן מגישה צרכי ייצור מובחנים. EDM Die - שקיע, המכונה בדרך כלל פשוט EDM, מתמחה ביצירת - דרך חללים עם שלוש מורכבות- גיאומטריות ממדיות, חריצים מורכבים בליבות עובש, ותכונות עם פינות חדות או חריצים צרים שלא ניתן להשיג באמצעות תהליכי חיתוך קונבנציונליים. בעוד שמדי פעם משמשת דרך - שבבי חור, כאשר הסבילות הממדיות פחות קריטיות, הערך העיקרי שלו טמון בייצור הגיאומטריות המורכבות של החלל החיוני ליישומי דפוס הזרקה בהתאמה אישית.
עיבוד פריקה חשמלי חוט, לעומת זאת, מצטיין ביצירת דרך - ותכונות קווי מתאר מדויקות, ומשלימות Die - EDM שוקע בפעולות ייצור עובש מקיפות.
פריקת חוט חשמלית ציוד ויישומים
מערכות עיבוד פריקה חשמליות חוט מסווגות לשתי קטגוריות מובחנות על בסיס מנגנוני הזנת התיל שלהן: איטי - הזנה ומהירה - תצורות הזנה. מכונת ה- EDM המהירה - EDM EDM כוללת מספר מערכות משנה קריטיות, כולל יחידת המכונה הראשית המשלבת את מיטת המכונה, מכלול מסגרת חוט, שולחן עבודה, מנגנון הזנת תיל, התקן התקשרות מחודדת ומערכת זרימת נוזלים דיאלקטרית.
תהליך EDM Wire משיג הסרת חומרים באמצעות התנועה היחסית המתואמת בין שולחן העבודה לחוט האלקטרודה. ה- Workable מבצע תנועות הזנה לינאריות בו זמנית בשני כיווני קואורדינטות, ומאפשר לחוט האלקטרודה להתחקות אחר עקומות מישוריות מורכבות ביחס לחומר העבודה. יכולת זו היא בסיסית לייצור קווי המתאר המדויקים הנדרשים ברכיבי דפוס הזרקה בהתאמה אישית, מפרופילים גיאומטריים פשוטים ועד עקומות טופס מתוחכמות {}}.
תהליך EDM Wired
תהליך EDM תיל בסיסי מתחיל בהברגת חוט האלקטרודה דרך - קדוח חור התחלה. לאחר מכן החוט עוקב אחר נתיב מתוכנת, מבצע פריקה חשמלית חותכת לאורך כל קווי המתאר המכיל. מתודולוגיית תהליכים זו מאפשרת ייצור של גיאומטריות רכיבים מגוונות חיוניות לפעולות דפוס הזרקה בהתאמה אישית.
גישה לייצור אגרוף
קחו בחשבון חומר עבודה הקסאהדרל בו נוצר חור הברגה בסמוך לקצה; חוט האלקטרודה יוזם חיתוך ממיקום זה, בעקבות קווי המתאר המתוכנת לייצור רכיב עם הפרופיל המעוקל הרצוי, בדומה לייצור אגרוף במערכות כלי הזרקה בהתאמה אישית.
ייצור חלל Die
מיקום חור ההברגה במרכז ריק הקסאהדרל מאפשר יצירת חלל - כמו תכונות, בהן המשטחים החיצוניים נשארים כהקסאהדרון המקורי ואילו משטחים פנימיים מציגים את המתאר המעוקל במכונה - אנלוגי לייצור חלל למות ליישומי הזרקה בהתאמה אישית.
טכנולוגיית EDM Wire מדגימה צדדיות יוצאת דופן בייצור תכונות מיוחדות. ניתן לעצב את החריצים הצרים ברכיבים מעגליים, תוך התייחסות לדרישות האוורור המדויקות הנמצאות לעתים קרובות בכלי דפוס הזרקה בהתאמה אישית. התהליך מצטיין גם בייצור תוספי ליבה מיניאטוריים, רכיבים קריטיים המגדירים תכונות מורכבות בחלקים מעוצבים. יכולות אלה הופכות את EDM חוט לכרחי לייצור הגיאומטריות המורכבות והסבולות ההדוקות שדורש יישומי דפוס הזרקה מודרניים בהתאמה אישית.
Die - מערכות עיבוד פריקת חשמל שוקעות
רכיבי מערכת EDM
בסיס מיטת מכונה
מכלול ראש ציר
טור תמיכה
ניתן לטובת עבודה עם טנק דיאלקטרי משולב
מערכת ארון בקרה
Die - מכונות EDM שוקעות משלבות מספר אלמנטים מבניים חיוניים שנועדו לספק את היציבות והדיוק הדרושים לייצור החללים המורכבים הנדרשים בכלי דפוס הזרקה בהתאמה אישית. ניתן בדרך כלל לשולחן העבודה יכולות תנועה אורכיות ורוחביות, המיועדות לצירי X ו- Y, ומאפשרת מיקום מדויק בין אלקטרודת הכלי לחומר העבודה.
מיכל הנוזל הדיאלקטרי המשולב מבטיח טבילה מלאה של אלקטרודה וגם של חומר העבודה במהלך העיבוד, ומספק קירור חיוני ופינוי פסולת יעיל - גורמים קריטיים בשמירה על איכות פני השטח הנדרשת ליישומי דפוס הזרקה בהתאמה אישית.
ארון הבקרה מאכלס שתי מערכות ראשוניות חיוניות להפעלת EDM: גנרטור הדופק ומערכת ויסות ההזנה האוטומטית. מחולל הדופק הופך זרם חילופין סטנדרטי לזרם פועם חד כיווני בתדרים ספציפיים, ומספק את אנרגיית הפריקה החשמלית הנדרשת להסרת חומרים.
באמצעות התאמת פרמטרים מדויקת, מפעילים יכולים לייעל את המאפיינים הנוכחיים כדי לעמוד בדרישות המשתנות של חיסול, חצי - גימור ופעולות גימור - גמישות בעלת ערך רב בייצור כלי הזרקה בהתאמה אישית בהן תכונות שונות עשויות לדרוש אסטרטגיות עיבוד מובחנות.
Die - שקיעת EDM מדגימה צדדיות מדהימה ביישומים מעשיים. אלקטרודות מרובעות יכולות ליצור פגיעות מרובעות תואמות ביצירות עבודה, תוך התייחסות לתכונות הכיס הנדרשות בדרך כלל בכלי דפוס הזרקה מותאמים אישית. באמצעות מיקום אסטרטגי של Workable, אלקטרודה כלי יחידה יכולה למנות חללים מרובים, ולשפר את היעילות במולטי - ייצור עובש חלל להפעלת עיצוב הזרקה בהתאמה אישית. יתר על כן, שימוש באלקטרודות שנועדו במקביל למקם עמדות מרובות, בשילוב עם יכולות סיבוב ראש ציר, מאפשר ייצור יעיל של תצורות חלל מורכבות רב {}}. בלאי האלקטרודה הגלומה בתהליך ה- EDM מחייב הכנת אלקטרודות מרובות עבור כל תכונה - בדרך כלל אלקטרודות נפרדות לפעולות גופיות וגימור - להבטיח איכות עקבית לאורך כל תהליך ייצור כלי ההזרקה בהזרקה.
שילוב טכנולוגיות עיבוד מיוחדות בייצור מודרני
שילוב טכנולוגיות עיבוד מיוחדות חולל מהפכה בגישה לייצור כלי הזרקה בהתאמה אישית. שיטות מתקדמות אלה ביטלו אילוצים מסורתיים רבים, מה שמאפשר ייצור של רכיבי עובש מורכבים ומדויקים יותר ויותר. היכולת לעבד חומרים מוקשים ישירות הפחיתה משמעותית את זמני ההובלה ושיפר את הדיוק בייצור כלי הזרקה בהתאמה אישית. יתר על כן, ביטול הכוחות המכניים במהלך העיבוד ממזער את העיוות של חומר העבודה, מה שמבטיח את היציבות הממדית הקריטית ליישומי דפוס הזרקה בהתאמה אישית מדויקת.
סינרגיה טכנולוגית
הסינרגיה בין שיטות עיבוד מיוחדות שונות יצרה אפשרויות חדשות בעיצוב עובש, מה שמאפשר ייצור של מכלולי עובש מתוחכמים בלתי אפשריים דרך כל שיטת עיבוד יחידה - במיוחד בעלת ערך בפרויקטים של דפוס הזרקה בהתאמה אישית.
מערכות בקרה מתקדמות
ציוד עיבוד מיוחד מודרני משלב מערכות בקרה מספריות מתקדמות המבטיחות יכולת דיוק ודיוק יוצאי דופן - חיוניים לשמירה על איכות חלק עקבית בכלי ההזרקה המותאמים אישית של חלל.
יעילות ייצור
היכולת לאחסן ולאחזר תוכניות עיבוד שבבי מאפשרת ייצור יעיל של רכיבים חלופיים ומאפשרת תגובה מהירה לשינויים בעיצוב - מכריעה בענף הדפוס ההזרקה המותאם אישית הדינאמי.
שיקולי איכות פני השטח וגימור
איכות פני השטח המושגת באמצעות שיטות עיבוד מיוחדות משפיעה ישירות על הביצועים של כלי דפוס הזרקה בהתאמה אישית. עיבוד פריקה חשמלית מייצר מרקם פני השטח האופייני, שאף שונה ממשטחים מעוצבים מכנית, יכול להועיל ליישומים מסוימים.
שכבת השחזור שנוצרה במהלך עיבוד EDM מספקת קשיות משטח משופרת, מה שעלול לשפר את עמידות השחיקה ביישומי דפוס הזרקה בהתאמה אישית הכוללים חומרים שוחקים. עם זאת, שכבה זו עשויה לדרוש הסרה או שינוי ביישומים הדורשים תכונות שטח ספציפיות או כאשר ריכוז הלחץ מהווה דאגה.
פרסם - פעולות עיבוד משלימות לרוב שיטות עיבוד מיוחדות כדי להשיג את מאפייני השטח המדויקים הנדרשים לכלי דפוס הזרקה בהתאמה אישית. ליטוש אלקטרוכימי יכול להפחית את חספוס פני השטח תוך שמירה על דיוק ממדי, מכריע לחלקים מעוצבים באיכות {}}}.
תהליכי תחריט כימיים יכולים ליצור מרקמי שטח ספציפיים המאפשרים פליטת חלקים או משפרים את התכונות האסתטיות של רכיבים מעוצבים. הבחירה והרצף של פעולות הגמר הללו תלויים בדרישות הספציפיות של כל יישום דפוס הזרקה בהתאמה אישית, בהתחשב בגורמים כמו תכונות חומר, גיאומטריה חלקית וציפיות נפח ייצור.
הקשר בין פרמטרי עיבוד ואיכות פני השטח דורש התחשבות מדוקדקת בייצור כלי הזרקה בהתאמה אישית. משך הדופק, זרם הפריקה ותנאי השטיפה הדיאלקטרית כולם משפיעים על מרקם פני השטח והמאפיינים מתחת לפני השטח. אופטימיזציה של פרמטרים אלה לחומרים וגיאומטריות ספציפיות מבטיחה שכלי דפוס הזרקה בהתאמה אישית עומדים במפרט ממדי ואיכות פני השטח כאחד. מערכות EDM מתקדמות מספקות יכולות בקרת פרמטרים מתוחכמות ויכולות ניטור, ומאפשרות איכות שטח עקבית על פני תכונות עובש מורכבות.
אסטרטגיות בחירת חומרים ועיבוד
הבחירה בחומרים לכלי דפוס הזרקה בהתאמה אישית משפיעה באופן משמעותי על בחירת שיטות העיבוד המיוחדות המתאימות. גבוה - פלדות כלי ביצועים, קרבידס וסגסוגות מתקדמות כל אחת מהן מציגות אתגרי עיבוד ייחודיים והזדמנויות. טכנולוגיות עיבוד מיוחדות מאפשרות שימוש בחומרים מוקשים לפני-, ומבטלים את סיכוני העיוות הקשורים לפוסט - טיפול בחום שבבי. יכולת זו חשובה במיוחד ליישומי דפוס הזרקה בהתאמה אישית הדורשים יציבות ממדית יוצאת דופן או מעורבים חומרים הרגישים לעיבוד תרמי.
שיקולים עיקריים בעיבוד פיתוח אסטרטגיה
מאפייני חומר
מוליכות תרמית, התנגדות חשמלית ונקודת התכה, כולם משפיעים על ביצועי EDM ויש להסביר אותם בתכנון תהליכים לכלי דפוס הזרקה בהתאמה אישית.
מעברי תהליכים
היכולת לעבור בצורה חלקה בין מצבי עיבוד שונים בתוך מערך יחיד מפחיתה את הטיפול בפעולות ושומרת על דיוק המיקום.
Multi - עיבוד שלב
שילוב של עיבוד גס עם פעולות גימור עדינות יותר בהדרגה מייעל הן את הפרודוקטיביות והן באיכות בייצור כלי הזרקה בהתאמה אישית.
חומרים מתקדמים
שיטות עיבוד מיוחדות מספקות פתרונות ייצור בר -קיימא לחומרים מתקדמים כמו קרמיקה - מרוכבים מחוזקים המשמשים בתרחישים דרישת הזרקה בהתאמה אישית.
חומרים מתקדמים ממשיכים להרחיב את היכולות של פעולות דפוס הזרקה בהתאמה אישית. קרמיקה - מרוכבים מחוזקים, מרוכבים מטריקס מתכת וחומרים מהונדסים אחרים מציעים שילובים ייחודיים של תכונות אך לעתים קרובות מוכיחים אתגרים לעיבוד שבבי קונבנציונאלי. שיטות עיבוד מיוחדות מספקות פתרונות ייצור בר -קיימא לחומרים אלה, ומאפשרים את היישום שלהם בדרישה לתרחישים של דפוס הזרקה בהתאמה אישית. הפיתוח המתמשך של חומרי אלקטרודה חדשים ונוזלים דיאלקטריים משפר עוד יותר את היכולת לעבד חומרים מתקדמים אלה ביעילות וכלכלית.
התקדמות טכנולוגית וכיוונים עתידיים
ההתפתחות של טכנולוגיות עיבוד מיוחדות ממשיכה להניע חדשנות בייצור כלי הזרקה בהתאמה אישית. מערכות עיבוד היברידיות המשלבות שיטות עיבוד מרובות בפלטפורמה יחידה מציעות גמישות ויעילות חסרת תקדים. מערכות אלה מאפשרות מעברים חלקים בין כרסום, EDM ותהליכים אחרים, מצמצמים את זמן ההגדרה ומשפר את הדיוק בייצור כלי הזרקה בהתאמה אישית מורכב.
אוטומציה ודיגיטליזציה הופכים את פעולות העיבוד המיוחדות במתקני דפוס הזרקה בהתאמה אישית. מערכות טיפול ברובוטי ואלקטרודות עבודה מאפשרות פעולה בלתי מאוישת רציפה, בעלת ערך במיוחד עבור פעולות EDM ארוכות {}} משך זמן. טכנולוגיות תאומות דיגיטליות מאפשרות אופטימיזציה של תהליכים ותחזוקה חזויה, ומזער את השבתה בסביבות ייצור בהזרקה בהזרקה בהתאמה אישית.
שיקולי קיימות משפיעים יותר ויותר על פיתוח טכנולוגיות עיבוד מיוחד ויישום בענפי דפוס הזרקה בהתאמה אישית. אנרגיה - מחוללי דופק יעילים, מערכות מיחזור נוזלים דיאלקטריים מתקדמים ואסטרטגיות עיבוד אופטימליות מפחיתות את ההשפעה הסביבתית תוך שמירה או שיפור יכולות התהליך.
היכולת לייצור מחדש ולתקן גבוה - לערוך כלי דפוס הזרקה בהתאמה אישית באמצעות שיטות עיבוד מיוחדות מרחיבה את חיי הכלים ומפחיתה את צריכת החומרים. שיפורי קיימות אלה תואמים את המודעות הסביבתית ההולכת וגוברת ודרישות הרגולציה המשפיעות על פעולות דפוס הזרקה בהתאמה אישית ברחבי העולם.
ההתקדמות המתמשכת של טכנולוגיות עיבוד מיוחדות מבטיחה את המשך הרלוונטיות שלהם בייצור כלי הזרקה בהתאמה אישית. ככל שגיאומטריות חלקיות הופכות לדרישות מורכבות יותר וחומריות יותר תובעניות יותר, טכנולוגיות אלה מספקות יכולות חיוניות המשלימות ומרחיבות שיטות ייצור מסורתיות. שילוב מוצלח של שיטות עיבוד מיוחדות באסטרטגיות ייצור מקיפות מאפשר פעולות דפוס הזרקה בהתאמה אישית לעמוד בדרישות השוק המתפתחות לאיכות, יעילות וחדשנות. באמצעות פיתוח טכנולוגי מתמשך ושכלול תהליכים, עיבוד מיוחד יישאר בסיסי לקידום יכולות דפוס הזרקה בהתאמה אישית ויאפשר ייצור של רכיבים מעוצבים מתוחכמים יותר ויותר על פני יישומים תעשייתיים מגוונים.
טכנולוגיות עיבוד מיוחדות בעיצוב הזרקה בהתאמה אישית
עיבוד פריקה חשמלית
הסרת חומר מדויק באמצעות פריקות חשמל מבוקרות, אידיאליות לחללים מורכבים בכלי דפוס הזרקה בהתאמה אישית.
חוט EDM
חיתוך מתאר מדויק באמצעות חוטי אלקטרודה, חיוניים לצורות מורכבות ברכיבי דפוס הזרקה בהתאמה אישית.
עיבוד אלקטרוכימי
הסרת חומרים באמצעות פירוק אנודי, ומספקת גימורי שטח מצוינים ליישומי דפוס הזרקה בהתאמה אישית.
עיבוד קולי
גבוה - רטט תדרים להסרת חומרים, המתאים לחומרים שבירים המשמשים בכלי דפוס הזרקה מותאמים אישית מיוחדים.
